Máy kết hợp góc cửa sổ nhôm hai đầu 100mm * 3500mm

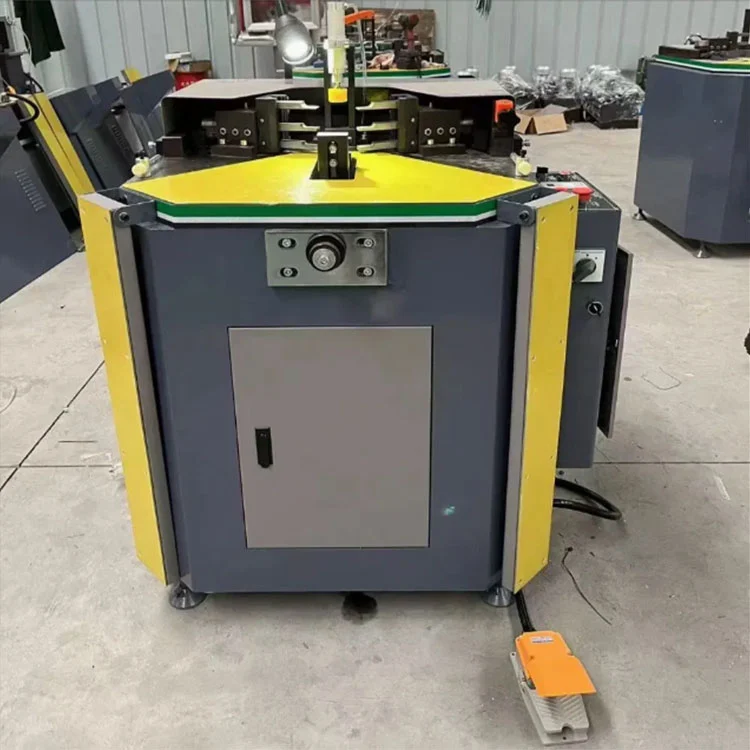

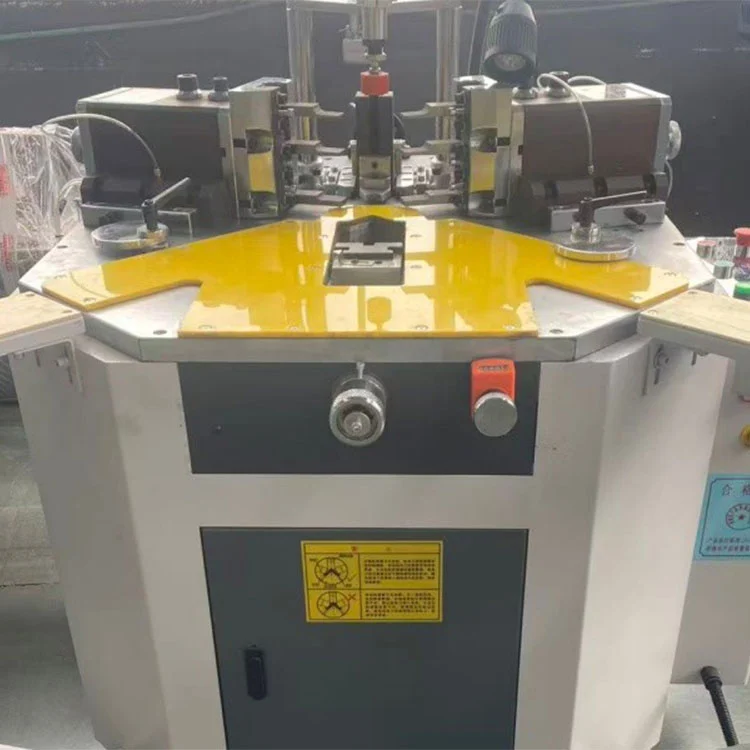

Máy uốn góc cửa sổ nhôm hai đầu nhãn hiệu Lebulang 100mm*3500mm (còn gọi là máy uốn góc hai đầu) là một thiết bị thủy lực bán tự động được thiết kế để uốn góc 90° của các thanh nhôm trong sản xuất cửa sổ và cửa ra vào. Nó hoàn thiện hai góc trong một chu kỳ, hỗ trợ chiều rộng biên dạng lên tới 100mm và chiều dài khung tối đa 3500mm, lý tưởng cho việc sản xuất khung nhôm cường độ cao hàng loạt từ trung bình đến lớn. Nhà máy của chúng tôi ở Trung Quốc.
Được thiết kế để uốn góc 90° của khung cửa sổ và cửa nhôm, bộ phận thủy lực hai đầu này hoàn thành hai góc trong một chu trình duy nhất. Dung lượng chiều rộng hồ sơ đạt 100 mm và chiều dài khung tối đa được cung cấp là 3500 mm. Kích thước khung tối thiểu là 450 × 450 mm, bao gồm cả cụm lắp ráp tiêu chuẩn và cỡ vừa phải.
Hệ thống thủy lực cung cấp áp suất định mức từ 15 đến 18 MPa, tạo ra lực uốn ổn định cho các mối nối góc chặt chẽ, không có khe hở. Hai đầu hoạt động đồng thời, giúp giảm thời gian chu kỳ so với các giải pháp thay thế một đầu. Kẹp khí nén ăn khớp trước khi bắt đầu uốn, áp dụng lực căng trước để giữ biên dạng đúng vị trí và giúp ngăn ngừa biến dạng trong quá trình nối.

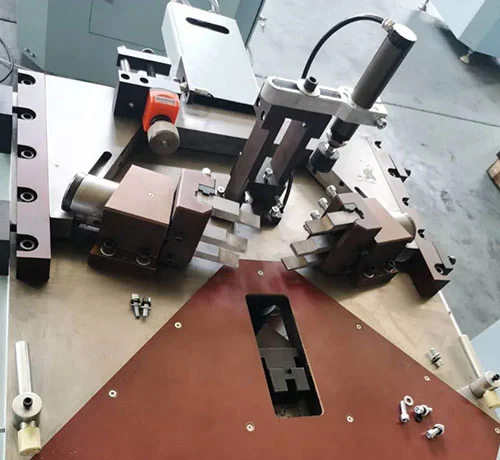

Việc điều chỉnh vị trí và dụng cụ là cơ học. Các khối định vị bên trong và bên ngoài dịch chuyển theo chiều dọc và dao gấp mép có thể được định vị lại từ trước ra sau cũng như từ trái sang phải. Phạm vi chuyển động này cho phép máy thích ứng với các mặt cắt ngang khác nhau mà không cần dụng cụ chuyên dụng cho từng hình dạng. Các thanh dẫn hướng tuyến tính mang các cụm chuyển động, duy trì độ chính xác kết hợp góc trong phạm vi ±0,1 mm và sai số đường may dưới 0,15 mm.
Thiết bị chạy bằng nguồn điện ba pha 380V và tiêu thụ điện năng 1,5 kW. Bình dầu thủy lực 20L hỗ trợ mạch uốn và áp suất không khí làm việc duy trì trong khoảng 0,5 đến 0,8 MPa. Các ứng dụng điển hình bao gồm khung cửa sổ có cửa sổ, trượt và cách nhiệt, lắp ráp tấm cửa nhôm và khớp nối 90° hoặc thanh ngang trong chế tạo tường rèm. Dấu chân máy có kích thước 1200 × 1100 × 1300 mm.
Lebulang Machine, đã sản xuất thiết bị gia công nhôm định hình tại nhà máy ở Trung Quốc trong gần 30 năm, cung cấp chứng nhận CE cho máy kết hợp góc này. Cấu hình OEM tùy chỉnh có sẵn và thiết bị được cung cấp trực tiếp tại nhà máy. Thiết kế được xây dựng để bảo trì hàng ngày một cách đơn giản và hướng dẫn cài đặt từ xa được bao gồm miễn phí.
Máy kết hợp góc cửa sổ nhôm hai đầu 100mm * 3500mm
- Uốn tóc đồng thời hai đầuHoàn thành một lầnhai góc 90°; Hiệu suất gấp 2 lần so với máy một đầu, hoàn hảo cho sản xuất hàng loạt.
- ✅ Công suất lớn 100mm×3500mmChiều rộng hồ sơ tối đa100mm, độ dài khung hình tối đa3500mm; kích thước khung hình tối thiểu450×450mm, phù hợp với khung nhôm tiêu chuẩn và ngoại cỡ.
- ✅ Hệ thống thủy lực hạng nặngÁp suất định mức15--18MPa, lực uốn mạnh đảm bảo các kết nối góc cứng chắc, không có khe hở.

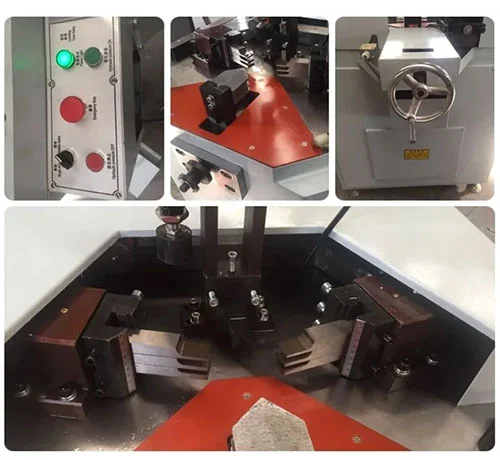

- ✅ Định vị có thể điều chỉnh chính xácKhối định vị bên trong/bên ngoàiđiều chỉnh lên/xuống; dao uốntrước/sau, trái/phải có thể điều chỉnhcho các phần hồ sơ khác nhau.
- ✅ Kẹp khí nén & dự ứng lựcTự động kẹp với lực căng trước giúp ngăn ngừa biến dạng biên dạng; đảm bảo góc 90° chính xác và đường nối chặt chẽ.
- ✅ Hướng dẫn tuyến tính có độ chính xác caoChuyển động mượt mà, ổn định; độ chính xác kết hợp góc± 0,1mm, độ chính xác đường chéo nhất quán.

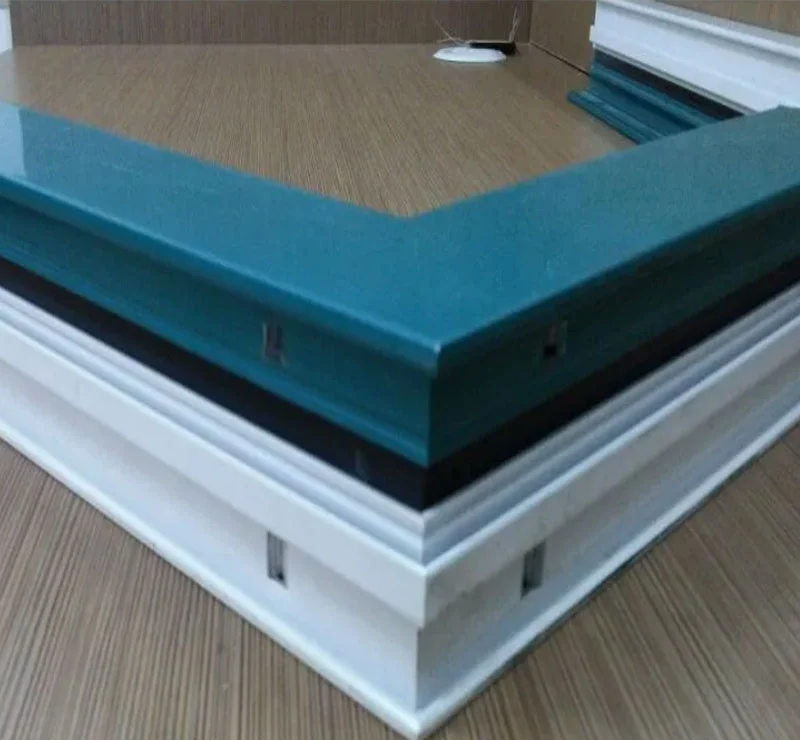

Máy ghép góc cửa sổ nhôm hai đầu 100mm * 3500mm, Các mẫu hoạt động của Máy ghép góc cửa sổ nhôm cho cửa sổ nhôm
Thông số kỹ thuật
| Điện áp | 380V/50HZ |
| Quyền lực | 1,5KW |
| Dung tích thùng dầu | 20L |
| Chiều rộng hồ sơ | 90mm |
| Áp suất dầu định mức | 15Mpa |
| Áp suất không khí | 0,5-0,8Mpa |
| Lỗi đường may | <0,15mm |
| Kích thước | 1200x1100x1300mm |
Kịch bản ứng dụng
Sản xuất cửa sổ nhôm
Gấp mép, trượt và uốn góc khung cửa sổ cách nhiệt.
Sản Xuất Cửa Nhôm
Lắp ráp lối vào, ban công và khung cửa nhôm chống cháy.
Hồ sơ tường & mặt tiền
Kết hợp thanh ngang, thanh ngang và mặt ngoài góc 90°.
Nhà máy vừa và lớn
Tiết kiệm chi phí cho sản xuất hàng loạt với nhu cầu sản lượng cao.
Câu hỏi thường gặp
Hỏi: Thiết bị của Zhonglin CNC có thể đáp ứng các nhu cầu đa dạng không (ví dụ: khung cửa/cửa sổ & cấu hình tường rèm nhôm)?
Đ: Vâng. Chúng tôi cung cấp cửa/cửa sổ thông minh, vách nhôm/thiết bị nhôm công nghiệp và các giải pháp tùy chỉnh. Máy trạm G20/G50 xử lý toàn bộ quy trình cửa/cửa sổ; Máy cưa ZLSJ-HCNC cắt biên dạng vách ngăn (45°-135°). Chúng tôi kết hợp thiết bị với quy trình của bạn.
Hỏi: Bạn lo lắng về hoạt động phức tạp và cần nhiều công nhân lành nghề sau khi mua hàng? Giải pháp của Tế Nam là gì?
Trả lời: nhà sản xuất của chúng tôi hạ thấp ngưỡng thông qua thiết kế và dịch vụ. Thiết bị có "vận hành dễ dàng" (nhận dạng dữ liệu tự động, không cần lập trình phức tạp). Chúng tôi cung cấp đào tạo miễn phí, hướng dẫn lắp đặt và dịch vụ từ xa để giảm sự phụ thuộc vào công nhân lành nghề.
Hỏi: Còn về độ chính xác và độ ổn định khi xử lý thiết bị của bạn (quan trọng đối với chất lượng và hiệu quả sản phẩm của chúng tôi) thì sao?
A: Chúng tôi tuân theo "Chính xác, Tin cậy, Chuyên nghiệp". Phần cứng: Hơn 100 máy móc cao cấp (ví dụ: trung tâm gia công) và các bộ phận cốt lõi của thương hiệu hàng đầu (HIWIN, Schnider); một số thiết bị có định vị lặp lại ±0,02mm, cắt ±0,1mm, độ chính xác phay ±0,05mm. Quy trình: công cụ kim cương, hệ thống servo, cấu trúc đúc & điều chỉnh công suất laser tự động. Tất cả đều tránh làm lại, đảm bảo chất lượng ổn định và tăng hiệu quả.
