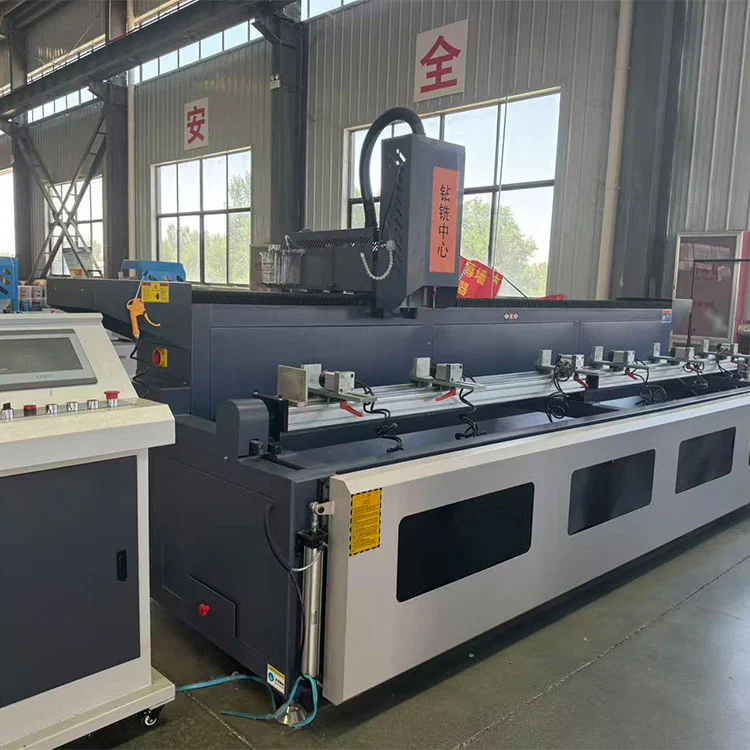

Máy phay mặt nhôm CNC 3+1 trục cho cửa sổ cách nhiệt Mullion

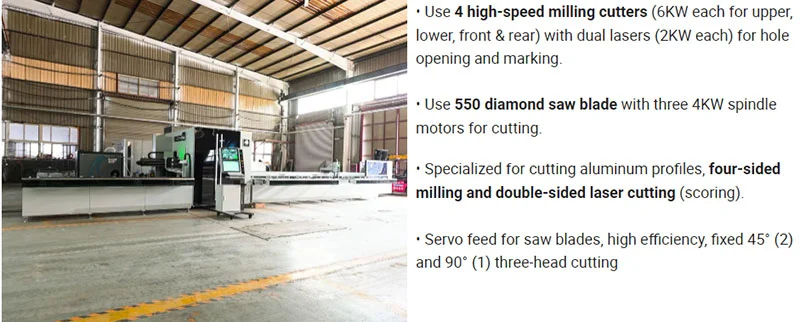

Trung tâm gia công CNC G50 chế tạo profile nhôm 6,8m. Có servo 18 trục, cắt 3 đầu 90° & 45°, phay 4 mặt, laser 2KW kép. Xử lý các biên dạng ngắt nhiệt với độ chính xác ±0,1mm, hiệu suất lao động cao hơn 60%.

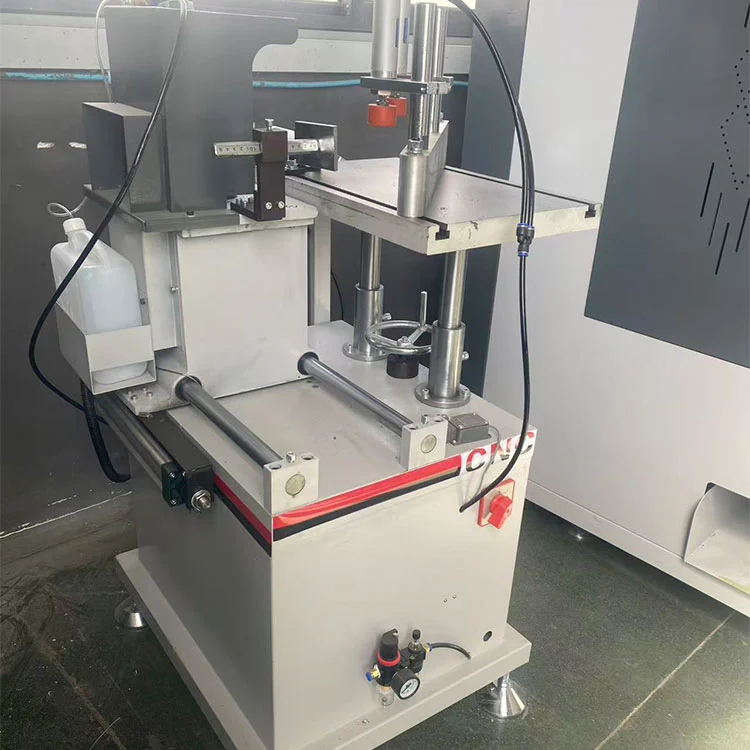

Máy phay mặt cuối CNC 3+1 trục được thiết kế để xử lý mặt cuối của thanh cửa sổ nhôm phá nhiệt, thanh ngang và biên dạng khung. Nó kết hợp cắt góc cố định ở +45°, 90° và -45° bằng cách sử dụng lưỡi cưa kim cương với khả năng khoan và khắc laser kép ở cả mặt trước và mặt sau. Trục xoay điện được bố trí ở bốn phía (trước, sau, trên và dưới) xử lý các hoạt động khoan và phay trong một chu trình kẹp duy nhất. Các ứng dụng phổ biến bao gồm cắt mộng và cắt rãnh, gia công mặt bước, vát cạnh và cắt khía cho dây chuyền sản xuất cửa và cửa sổ nhôm khối lượng lớn.

Máy chạy bằng nguồn điện 3 pha 380V với tổng công suất 4 kW, trong đó trục chính 3 kW hoạt động với tốc độ 2800 vòng/phút. Đường kính lưỡi dao kim cương dao động từ φ230 đến φ300 mm và độ sâu phay tối đa là 70 mm. Kích thước hồ sơ khả thi có chiều rộng lên tới 120 mm và chiều cao 150 mm. Kích thước tổng thể của máy là 1500 × 800 × 1400 mm, với trọng lượng khoảng 400 kg. Áp suất không khí làm việc được duy trì trong khoảng 0,5 đến 0,8 MPa.

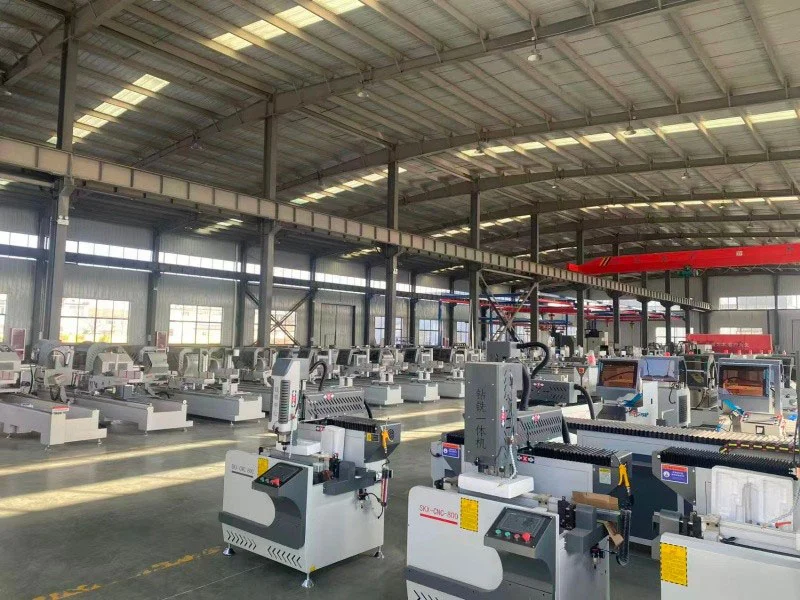

Lebulang Machine, một nhà sản xuất có trụ sở tại Trung Quốc với gần 30 năm kinh nghiệm sản xuất thiết bị gia công định hình nhôm, đã sản xuất máy nghiền cuối này. Chứng nhận CE và ISO có sẵn. Cấu hình OEM tùy chỉnh được hỗ trợ và thiết bị được cung cấp trực tiếp tại nhà máy. Thiết kế nhấn mạnh đến tính dễ bảo trì và hướng dẫn cài đặt từ xa được cung cấp mà không phải trả thêm phí.

Máy phay mặt nhôm CNC 3+1 trục cho cửa sổ cách nhiệt Mullion

Đặc trưng

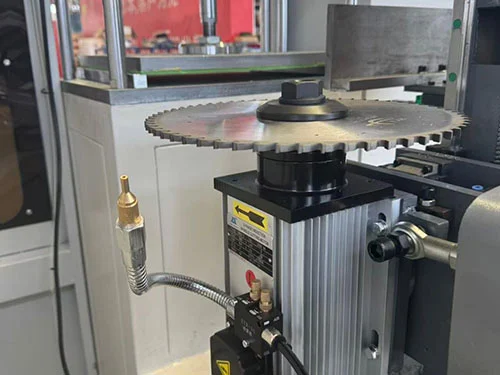

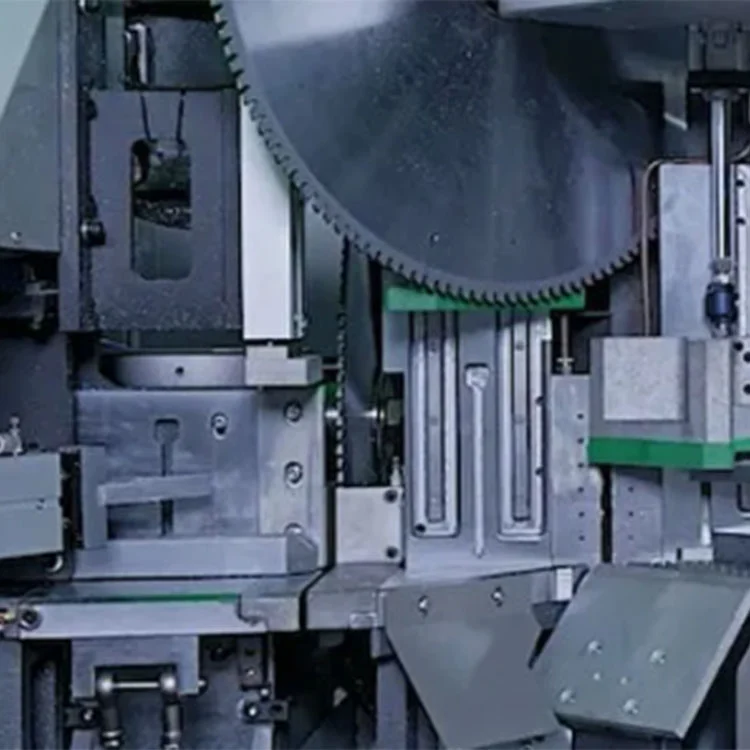

• Cắt góc cố định bằng lưỡi cưa kim cương ở +45°, 90° và -45°
• Khoan + khắc laser kép phía trước và phía sau

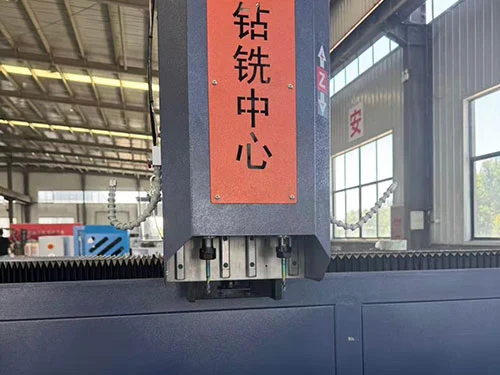

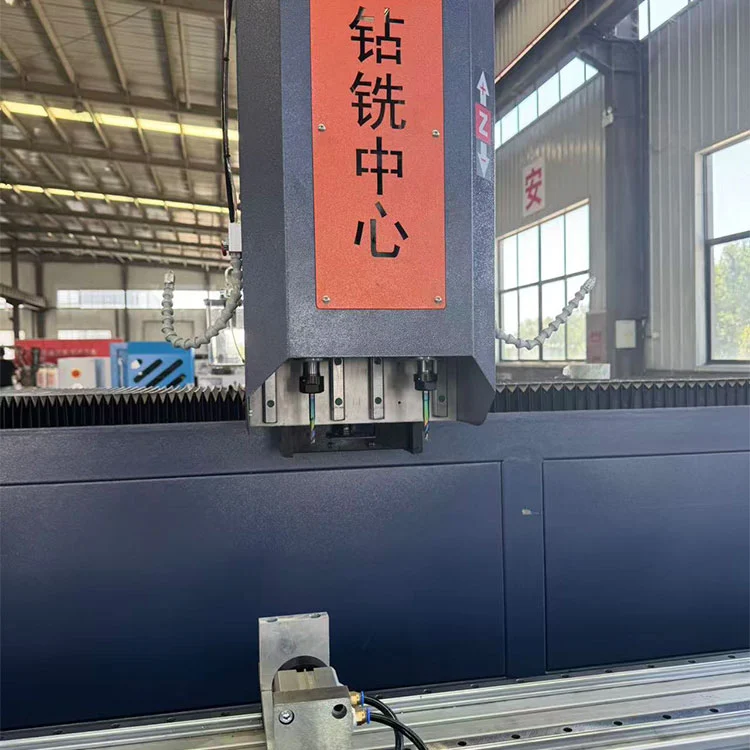

• Khoan và phay trục điện trước, sau, lên & xuống

Ứng dụng

• Cửa sổ nhôm cách nhiệtphay cuối mullion/transom
• Hồ sơ khung và khungcắt mộng & rãnh
• Gia công mặt bước, vát cạnh và khía khía
• Dây chuyền sản xuất cửa/cửa sổ nhôm khối lượng lớn

Thông số kỹ thuật

• Nguồn điện: 380V/50Hz/3Ph (có thể tùy chỉnh)
• Tổng công suất: 4 kW (3 kW trục chính + truyền động servo)
• Tốc độ trục chính: 2800 vòng/phút
• Đường kính dao phay: φ230--φ300 mm (lưỡi kim cương)
• Áp suất không khí làm việc: 0,5--0,8 MPa
• Độ sâu phay tối đa: 70 mm
• Kích thước hồ sơ tối đa: Chiều rộng 120 mm, Chiều cao 150 mm
• Kích thước máy: 1500 × 800 × 1400 mm
• Trọng lượng: ≈ 400 kg
• Chứng nhận: CE / ISO tùy chọn

Tại sao chọn Máy nghiền đầu trục 3 + 1 của chúng tôi?

• Sản xuất tại Trung Quốc, Giá trực tiếp tại nhà máy-- Không qua trung gian, chất lượng đảm bảo, bảo hành 2 năm.
• Giao hàng nhanh & Hỗ trợ đầy đủ- Hỗ trợ kỹ thuật trực tuyến, đào tạo video, cung cấp phụ tùng.
• Giải pháp thay thế hiệu quả về chi phí cho máy 4+2-- Lý tưởng chosản xuất khối lượng trung bìnhvới mức đầu tư thấp hơn.

Máy phay mặt nhôm CNC 3+1 trục -- Sự lựa chọn đáng tin cậy của bạn để xử lý Mullion cửa sổ phá nhiệt.
