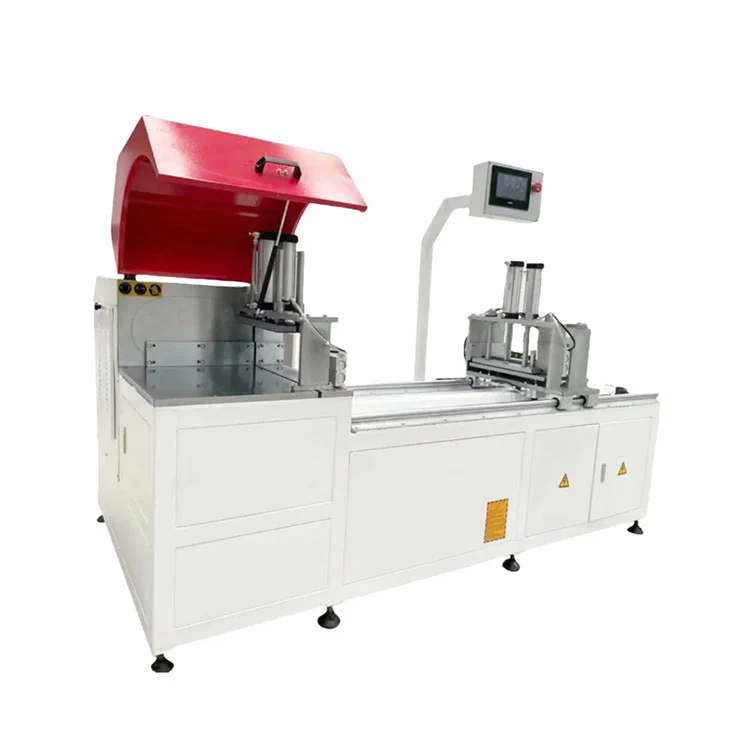

Máy cưa đĩa CNC cho profile nhôm công nghiệp

Thông số kỹ thuật

Cách thức hoạt động của cưa

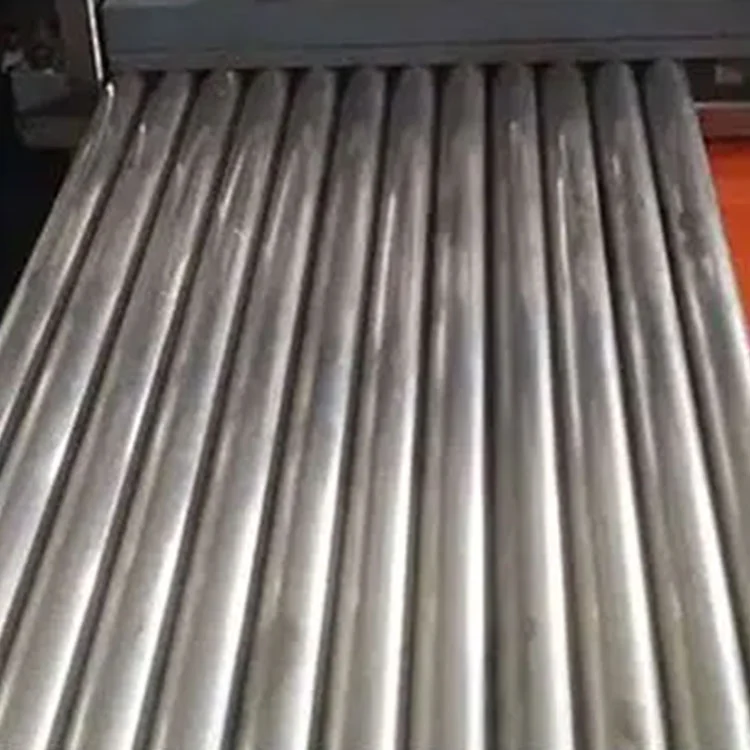

cácMáy cưa đĩa CNC cho profile nhôm công nghiệphoạt động với trục cấp liệu được điều khiển bằng servo giúp định vị cấu hình bên dưới lưỡi cưa theo chiều dài được nhập trên màn hình cảm ứng. Người vận hành tải khối nhôm ép đùn lên bàn lăn đầu vào, chọn chương trình cắt từ bộ nhớ hoặc nhập kích thước mới và bắt đầu chu trình. Kẹp khí nén tham gia theo cả hướng dọc và ngang để giữ biên dạng dựa vào các điểm dừng tham chiếu. Đầu cưa, được trang bị một xi lanh giảm chấn khí-lỏng, đi xuống vật liệu với tốc độ tiến dao được kiểm soát để tạo ra vết cắt vuông, không có gờ. Một bình xịt chất lỏng cắt dạng nguyên tử làm mát lưỡi dao và phôi trong quá trình cắt. Sau khi lưỡi dao rút lại, các kẹp sẽ nhả ra và nguồn cấp dữ liệu servo sẽ đưa biên dạng đến vị trí cắt tiếp theo. Cấu hình tiêu chuẩn cắt ở 90° và ±45°. Với mô-đun góc CNC tùy chọn, đầu cưa sẽ quay theo bất kỳ góc nào trong khoảng từ 22,5° đến 157,5° dưới sự điều khiển của chương trình.

Thành phần chính

• Trục cấp liệu servo:Động cơ servo AC điều khiển vít bi trục X để định vị biên dạng. Độ chính xác định vị là ±0,05 mm, với dung sai cắt lặp lại trong phạm vi ±0,1 mm. Tay cầm di chuyển nạp tiêu chuẩn cắt chiều dài từ 350 mm đến 6500 mm.

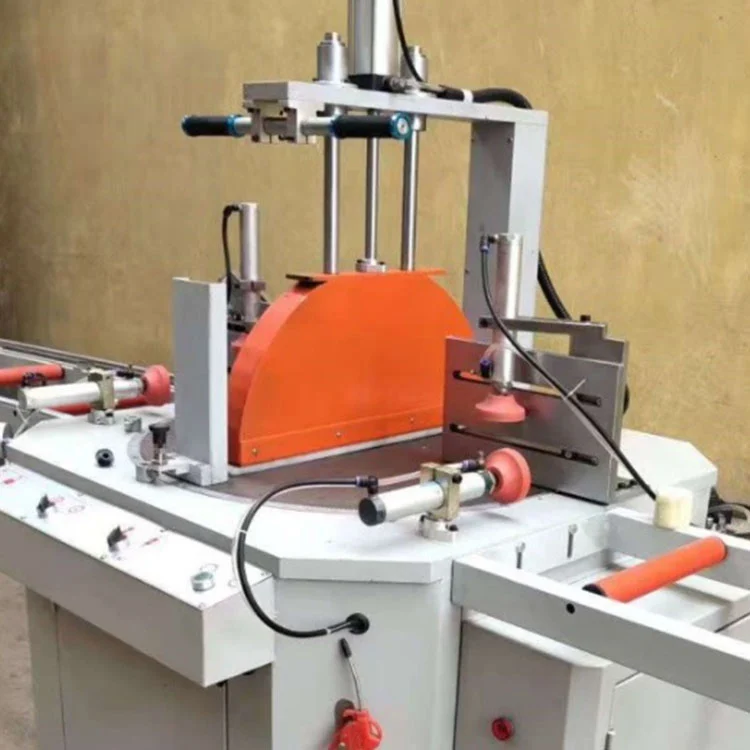

• Cụm đầu cưa:Một động cơ 5,5 kW hoặc 7,5 kW dẫn động lưỡi cưa đĩa cacbua vonfram ở tốc độ 2800 vòng/phút. Xi lanh giảm chấn khí-lỏng kiểm soát tốc độ nạp liệu theo chiều dọc để phù hợp với độ dày vật liệu và tải trọng của lưỡi cắt.
• Hệ thống kẹp khí nén:Kẹp kép dọc và ngang có hàm mềm giữ cấu hình dựa vào hàng rào phía sau và bàn. Lực kẹp được điều chỉnh thông qua bộ điều chỉnh áp suất không khí được đặt trong khoảng từ 0,5 đến 0,8 MPa.
• Bộ điều khiển CNC và màn hình cảm ứng:Một PLC nhập khẩu kết hợp với màn hình cảm ứng đa ngôn ngữ 10 inch xử lý việc lưu trữ chương trình, đầu vào độ dài, chọn góc và điều khiển chu kỳ. Kết nối USB và mạng được hỗ trợ để truyền chương trình.

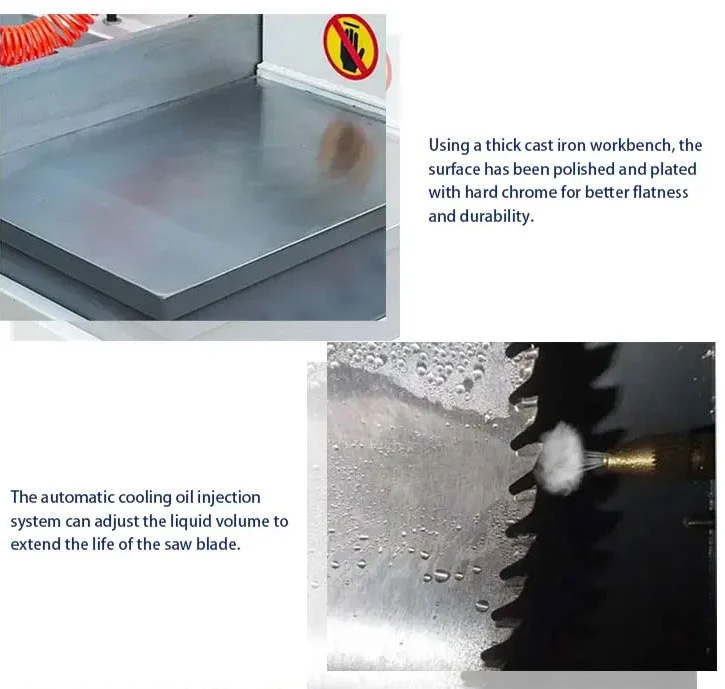

• Hệ thống bôi trơn làm mát:Hệ thống chất lỏng cắt nguyên tử hóa tự động phun một lớp dầu bôi trơn lên lưỡi dao và vùng cắt. Điều này làm giảm ma sát, kéo dài tuổi thọ của lưỡi cắt và giúp tạo ra bề mặt cắt sạch sẽ.
• Bao vây an toàn:Tấm bảo vệ lưỡi được bao bọc hoàn toàn bao phủ khu vực cắt. Nút dừng khẩn cấp và cảm biến bảo vệ va chạm sẽ dừng máy nếu phát hiện chướng ngại vật trên đường đi của lưỡi cắt.

Máy cưa đĩa CNC dành cho nhôm định hình công nghiệp Phụ kiện tiêu chuẩn

1. Hệ thống điều khiển nạp servo CNC + Màn hình cảm ứng đa ngôn ngữ 10 inch
2. Lưỡi cưa tròn cacbua vonfram nhập khẩu cho nhôm
3. Cụm đầu cưa giảm chấn khí-lỏng
4. Thiết bị kẹp tự động bằng khí nén kép với hàm mềm chống trầy xước
5. Hệ thống tuần hoàn bôi trơn làm mát tự động
6. Vỏ bảo vệ lưỡi an toàn kèm theo đầy đủ
7. Đường ống thu gom bụi chip nhôm
8. Nút dừng khẩn cấp, cảm biến bảo vệ va chạm
9. Hướng dẫn vận hành và bảo trì hoàn chỉnh bằng tiếng Anh, bộ công cụ phụ tùng

Máy cưa tròn CNC cho các cấu hình nhôm công nghiệp Mô-đun nâng cấp tùy chọn

1. Cấu trúc cắt không đuôi (đuôi dư 5mm, tận dụng vật liệu cao)
2. Dây chuyền con lăn xếp dỡ tự động cho biên dạng dài 6m
3. Mô-đun cắt góc tùy ý CNC (22,5°--157,5°)
4. Bộ thu bụi lưu trữ chip công suất lớn
5. Mô-đun thống kê dữ liệu và chẩn đoán trực tuyến từ xa IoT
6. Gói đồ gá kẹp đồng bộ nhiều mảnh
7. Hành trình nạp kéo dài tùy chỉnh lên tới 12000mm

Phạm vi ứng dụng

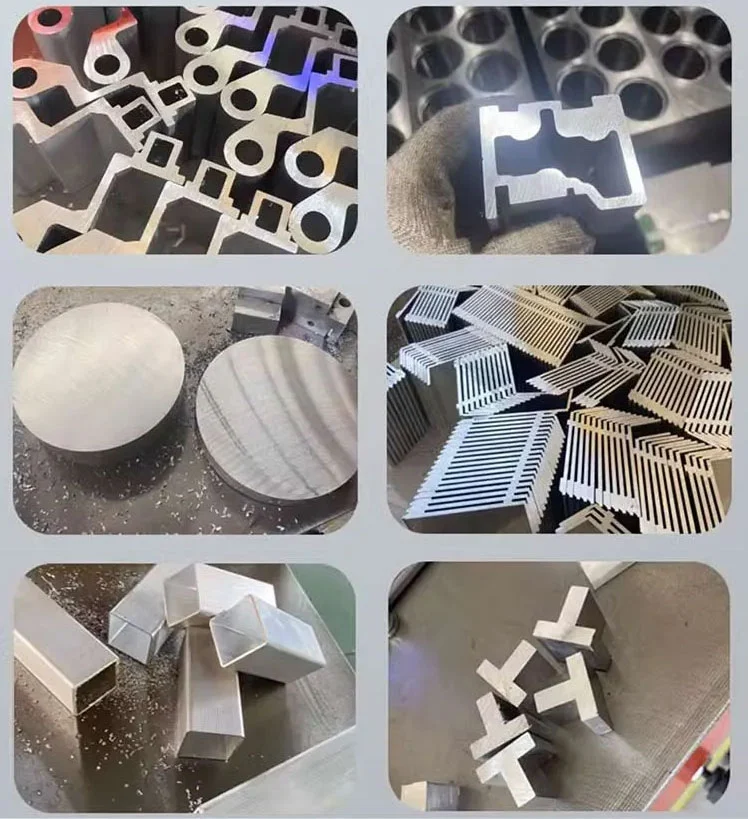

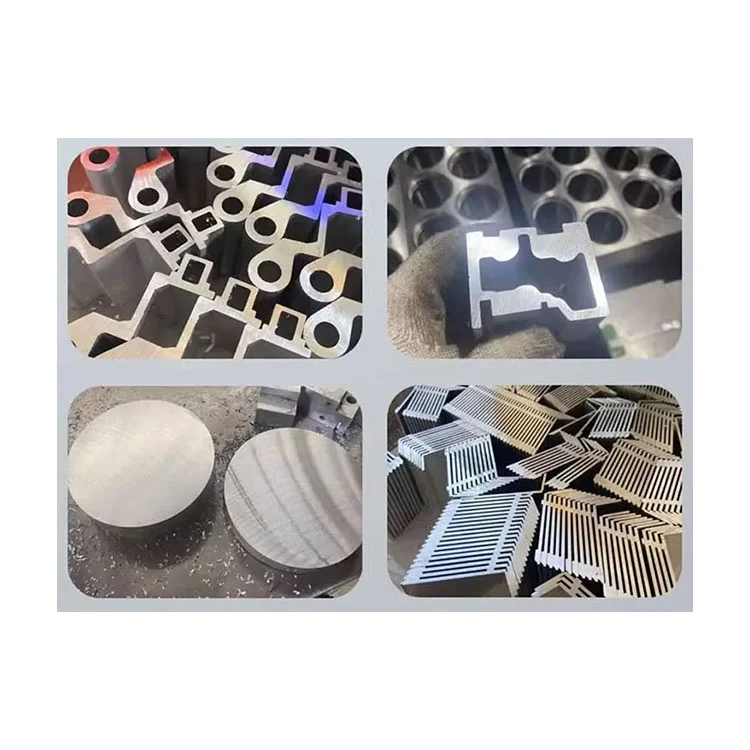

cácMáy cưa đĩa CNC cho profile nhôm công nghiệpđược sử dụng trong môi trường sản xuất nơi nhôm ép đùn được cắt theo chiều dài trước khi gia công hoặc lắp ráp thêm. Các ứng dụng điển hình bao gồm cắt biên dạng khung cho cửa sổ và cửa ra vào, thanh giằng và thanh ngang tường rèm, các bộ phận cấu trúc bằng nhôm công nghiệp, đường ray lắp đặt bảng điều khiển năng lượng mặt trời và biên dạng trang trí kiến ​​trúc. Máy cưa có thể xử lý các phần nhôm đặc và rỗng, các cấu hình phá nhiệt và ép đùn đồng nhẹ hoặc PVC trong khả năng cắt ngang của nó. Với mô-đun góc tùy ý tùy chọn, nó cũng tạo ra các đường cắt góc cho khung đầu hồi, cửa sổ hình thang và các tổ hợp kiến ​​trúc nhiều mặt.
