Máy uốn góc bốn đầu CNC

Tính năng cốt lõi

• Uốn đồng thời bốn đầu:cácMáy uốn góc bốn đầu CNChoàn thành tất cả bốn góc của khung trong một chu kỳ ép. Điều này giúp giảm thời gian xử lý so với các giải pháp thay thế một đầu hoặc hai đầu, trong đó khung phải được định vị lại và kẹp lại cho từng cặp góc.
• Định vị servo CNC:Mỗi đầu uốn được định vị bằng mô tơ servo điều khiển vít bi. Người vận hành chọn kích thước khung trên màn hình cảm ứng và các đầu tự động di chuyển đến các vị trí cần thiết. Cùng một hệ thống lưu trữ nhiều công thức khung. Độ chính xác định vị lặp lại được chỉ định ở mức ± 0,1 mm, với sai số đường chéo thường trong vòng 1 mm và sai số đường may dưới 0,15 mm trong các biên dạng được chuẩn bị đúng cách.
• Phạm vi kích thước khung:Máy xử lý các khung có chiều cao từ 550 × 550 mm đến 1800 mm và chiều rộng 3000 mm, bao phủ phần lớn các kích thước khung cửa và cửa sổ nhôm thường thấy trong sản xuất dân dụng và thương mại.
• Hệ thống ép thủy lực:Mỗi đầu được dẫn động bởi một xi lanh thủy lực có áp suất dầu định mức là 15 MPa và tổng lực uốn là 48 kN. Mạch thủy lực sử dụng trình tự áp suất cao-thấp hai giai đoạn: hành trình tiếp cận nhanh giúp giảm thời gian chu kỳ, trong khi việc giữ áp suất cao ở cuối hành trình đảm bảo kết nối các góc chặt chẽ.
• Kẹp di chuyển bằng khí nén:Bộ phận kẹp tự động di chuyển về phía trước để tải khung và rút lại sau khi gấp mép để dỡ tải. Lực kẹp được tác dụng từ hai hướng để giữ cấu hình ở đúng vị trí và giảm nguy cơ biến dạng trong quá trình ép.

Thông số kỹ thuật

Nó hoạt động như thế nào

cácMáy uốn góc bốn đầu CNChoạt động theo trình tự bắt đầu bằng việc nhập kích thước khung hình trên màn hình cảm ứng. Bốn đầu gấp mép, mỗi đầu được gắn trên trục vít bi điều khiển bằng servo, sẽ tự động di chuyển đến các vị trí đã được lập trình. Người vận hành đặt các cấu hình nhôm đã cắt và chuẩn bị sẵn vào các thiết bị kẹp. Kẹp khí nén tham gia để giữ các cấu hình tại chỗ, tạo áp lực từ cả hai hướng dọc và ngang. Sau khi được kẹp, mạch thủy lực sẽ kích hoạt theo hai giai đoạn: chuyển động nhanh ở áp suất thấp sẽ di chuyển dụng cụ uốn tiếp xúc với các góc của biên dạng và giữ ở áp suất cao sẽ tác dụng toàn bộ lực uốn 48 kN để hoàn thiện mối nối góc. Sau thời gian giữ, các kẹp sẽ nhả ra, dụng cụ gấp mép rút lại và khung đã hoàn thiện có thể được tháo ra. Tất cả bốn góc được hoàn thành trong một chu kỳ, do đó khung không cần phải định vị lại.

Thành phần chính

• Động cơ servo và vít bi:Mỗi đầu trong số bốn đầu được định vị độc lập bằng mô tơ servo AC kết hợp với vít bi chính xác. Sự sắp xếp này mang lại độ lặp lại ±0,1 mm và cho phép định vị lại các đầu cho các kích thước khung khác nhau mà không cần điều chỉnh thủ công.
• Bộ nguồn thủy lực:Một thùng 60 lít cung cấp dầu cho bốn xi lanh thủy lực thông qua một ống góp có van điều khiển áp suất. Trình tự hai giai đoạn áp suất cao-thấp được PLC quản lý thông qua các van điện từ.

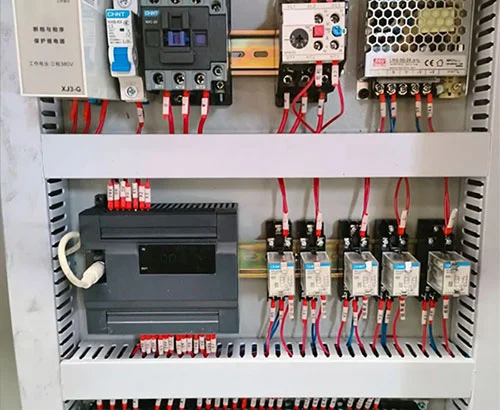

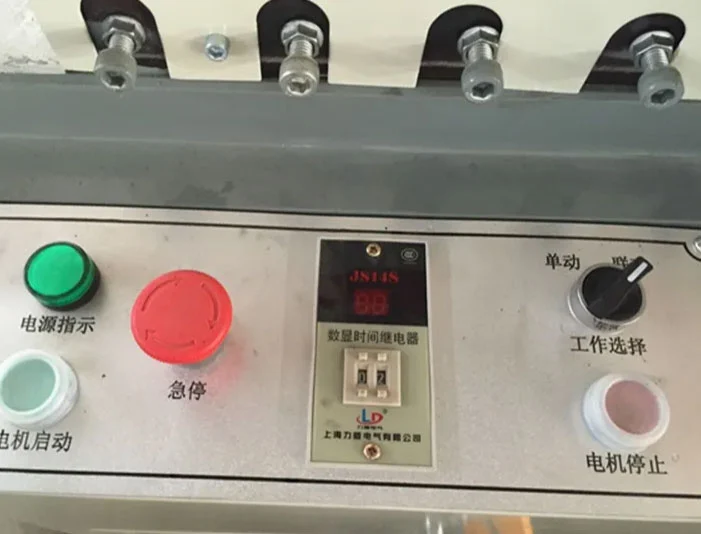

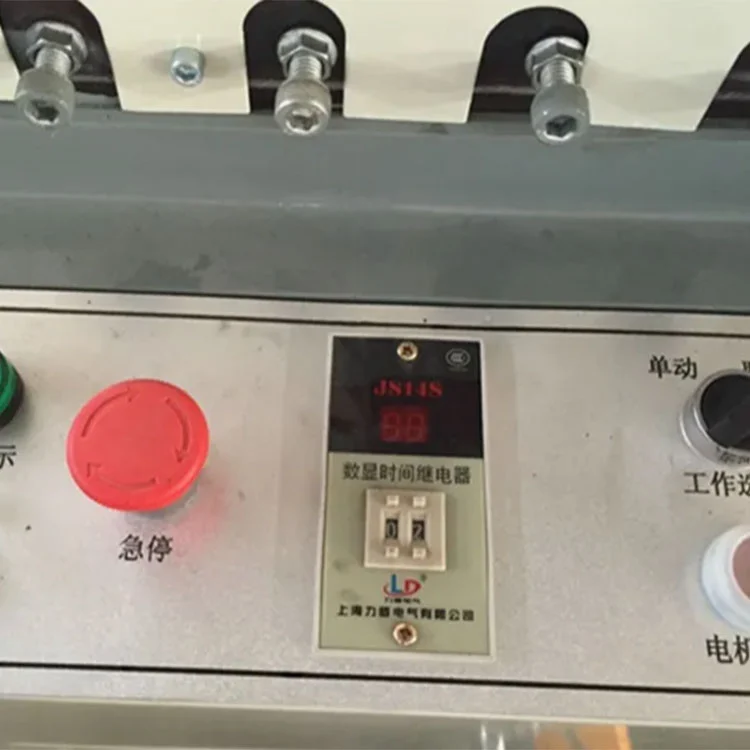

• Màn hình cảm ứng và PLC:Màn hình cảm ứng công nghiệp hiển thị cài đặt kích thước khung, chương trình được lưu trữ, bộ đếm sản xuất và thông báo cảnh báo. Công thức tham số cho các kích thước khung thường được sản xuất có thể được lưu và gọi lại.

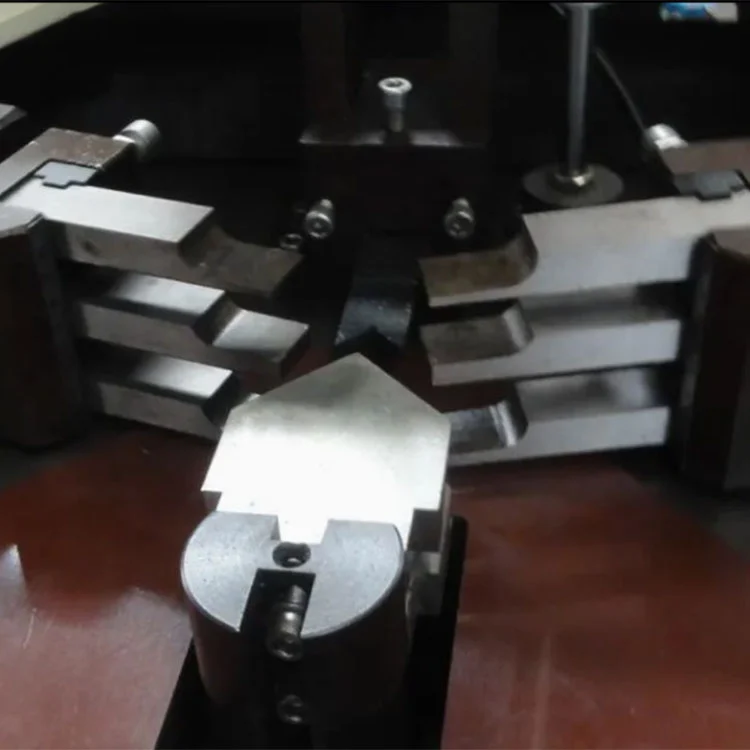

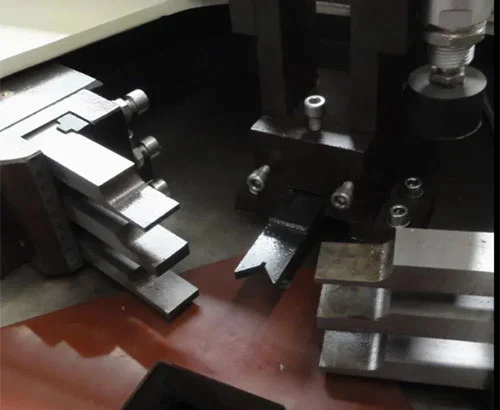

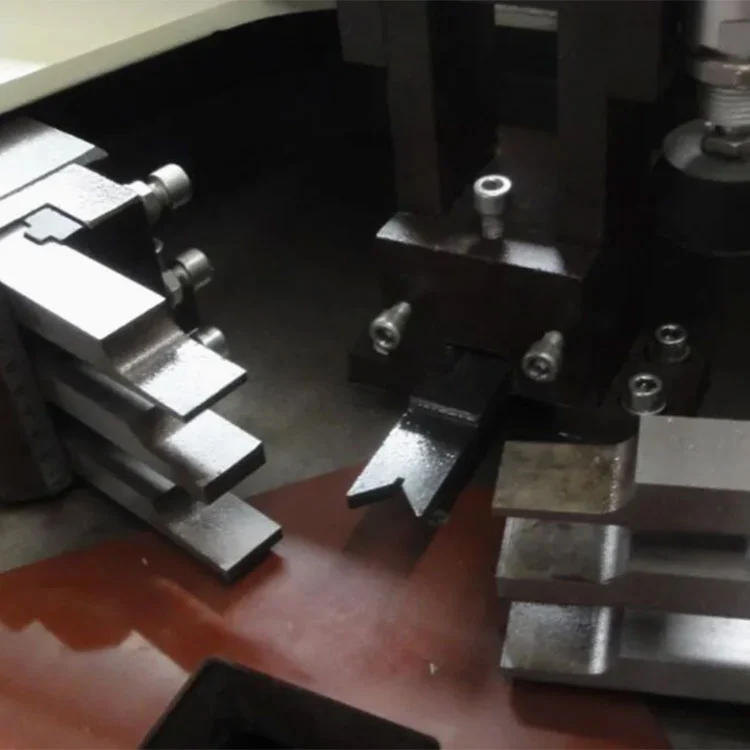

• Dụng cụ uốn:Dao uốn thép cứng được gia công để phù hợp với hình dạng biên dạng. Bộ công cụ có thể được trao đổi cho các mặt cắt tiết diện khác nhau. Các con dao có thể điều chỉnh độ sâu và căn chỉnh.

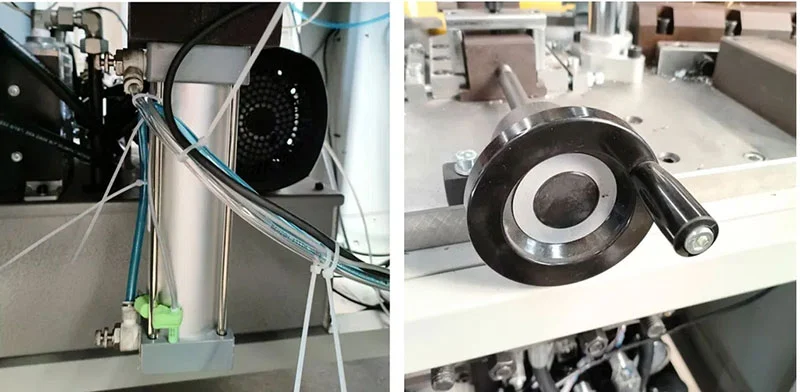

• Hệ thống kẹp khí nén:Kẹp di chuyển về phía trước và rút lại trên thanh dẫn hướng tuyến tính. Lực kẹp được cung cấp bởi xi lanh khí nén với áp suất được điều chỉnh ở mức 0,5–0,8 MPa. Thiết kế kẹp hai hướng tác dụng lực từ hai phía để ổn định biên dạng trong quá trình uốn.

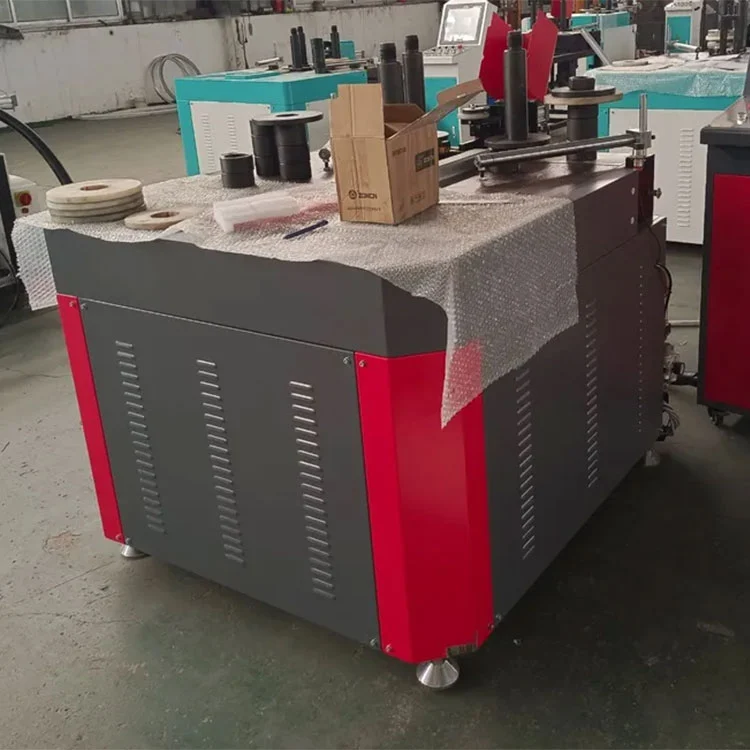

• Khung máy:Một kết cấu thép hàn hỗ trợ bốn đầu chuyển động và bàn làm việc trung tâm cố định. Khung được thiết kế để chống lại các phản lực sinh ra trong quá trình uốn và duy trì sự liên kết của đầu theo thời gian.

Kịch bản ứng dụng

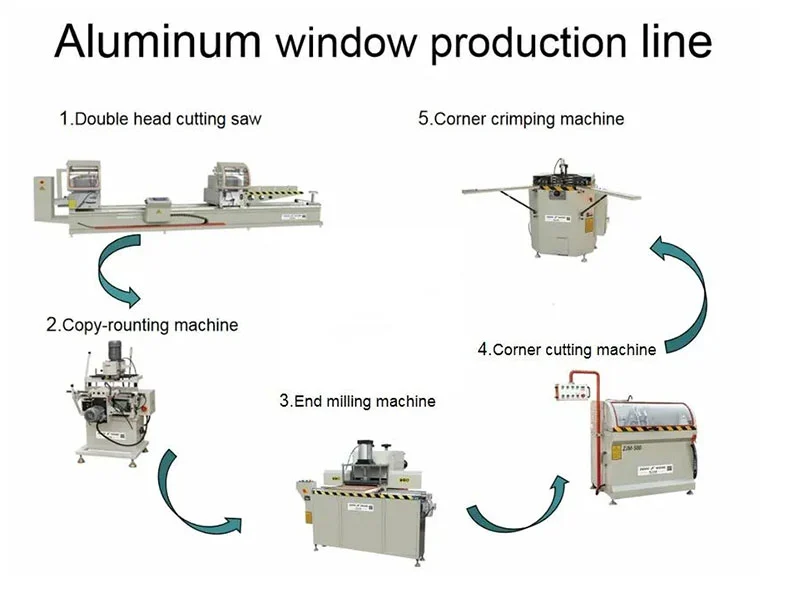

Sản xuất cửa sổ nhôm

Uốn khung cửa sổ, trượt và cách nhiệt.

Sản Xuất Cửa Nhôm

Lắp ráp góc cửa ra vào, cửa ban công, cửa nhôm chống cháy, khung cửa nhôm nội thất.

Tường rèm và hồ sơ tòa nhà

Uốn góc 90° của thanh nhôm, thanh ngang và biên dạng mặt tiền.

Sản xuất khối lượng lớn

Được sử dụng trong các nhà máy sản xuất cửa và cửa sổ nhôm vừa và lớn, nơi việc hoàn thiện bốn góc trong một chu trình giúp giảm thời gian xử lý trên mỗi khung và hỗ trợ sản lượng hàng ngày cao hơn.

Nhà sản xuất & Bảo hành

Shandong Lebulang Precision Machinery Co., Ltd., hoạt động với tên gọi Lebulang Machine, đã sản xuất thiết bị xử lý cửa và cửa sổ bằng nhôm và PVC tại cơ sở Tế Nam từ năm 1996. Công ty quản lý hoạt động R&D, gia công, lắp ráp, thử nghiệm và bán hàng nội bộ. cácMáy uốn góc bốn đầu CNCđược xây dựng theo hệ thống tích hợp này và được cung cấp trực tiếp tại nhà máy với chứng nhận CE và ISO 9001. Bảo hành một năm bao gồm cấu trúc chính. Hỗ trợ kỹ thuật từ xa, bao gồm chẩn đoán video và hướng dẫn vận hành, được bao gồm. Các phụ tùng thay thế như dao bấm, vòng đệm và bộ phận lọc đều có sẵn và có thể được đặt hàng riêng. Việc lắp đặt và vận hành tại chỗ có thể được sắp xếp với chi phí bổ sung.

Câu hỏi thường gặp

Câu hỏi 1: CLM4S có nghĩa là gì?

A: Máy CNC góc 4 đầu servo. Số "4" dùng để chỉ bốn đầu uốn độc lập.

Câu 2: Kích thước khung hình tối đa mà máy có thể xử lý là bao nhiêu?

Đáp: Cấu hình tiêu chuẩn xử lý các khung có chiều cao lên tới 1800 mm và rộng 3000 mm. Kích thước không chuẩn có thể được thảo luận tại thời điểm đặt hàng.

Câu 3: Máy có khó vận hành đối với công nhân mới không?

A: Hoạt động thông qua màn hình cảm ứng với các chương trình khung được lưu trữ. Hướng dẫn sử dụng bằng tiếng Anh và đào tạo bằng video được cung cấp. Hầu hết người vận hành đều học các công việc hàng ngày trong vòng một đến hai ngày làm việc.

Q4: Những loại điều khoản thanh toán và giao hàng nào có sẵn?

Trả lời: Thanh toán có thể được thực hiện bằng T/T hoặc L/C bằng các loại tiền tệ chính bao gồm USD, EUR và GBP. Điều kiện giao hàng tiêu chuẩn là FOB Thanh Đảo hoặc Tế Nam. CFR, CIF và EXW cũng được chấp nhận tùy thuộc vào điểm đến của lô hàng.

Câu hỏi 5: Dụng cụ uốn có thể được tùy chỉnh cho các cấu hình cụ thể không?

Trả lời: Có, dao gấp mép có thể được gia công để phù hợp với mặt cắt ngang của khách hàng. Cần có mẫu hồ sơ hoặc bản vẽ trong quá trình đặt hàng để tạo ra bộ công cụ chính xác.
