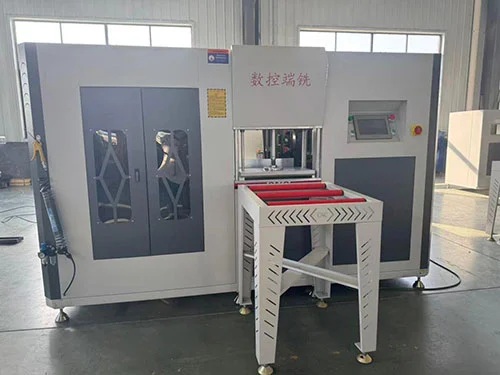

Dây chuyền sản xuất nhôm phá vỡ nhiệt 4 + 2 trục cuối Miller

Dây chuyền sản xuất nhôm định hình uốn nhiệt phay đầu trục 4+2 cắt đôi này được sản xuất bởi Lebulang Machine tại nhà máy ở Tế Nam, Trung Quốc. Công ty sản xuất thiết bị cửa và cửa sổ hợp kim nhôm từ năm 1996, dây chuyền sản xuất được bán trực tiếp từ nhà máy. Cấu hình OEM/ODM được chấp nhận. Máy phay ngón này được thiết kế để sản xuất các biên dạng phá nhiệt với khối lượng lớn, sử dụng hai trục xoay độc lập cắt theo cả hai hướng mà không có hành trình quay về không tải. Hệ thống CNC 4+2 trục định vị các trục chính và tự động chuyển hướng của chúng trong khoảng từ 0° đến 90°. Đế bằng gang, ray dẫn hướng tuyến tính và bộ truyền động vít bi giữ độ chính xác định vị trong phạm vi ±0,02mm và màn hình cảm ứng 7 inch với các chương trình được tải sẵn sẽ quản lý cài đặt.

Dây chuyền sản xuất nhôm phá vỡ nhiệt 4 + 2 trục cuối Miller

• Hệ thống cắt kép:Hai trục quay độc lập, một tiến và một lùi, cho phép cắt theo cả hai hướng dọc theo biên dạng. Chu trình phay không yêu cầu hành trình quay về không tải, điều này giúp giảm thời gian chu trình tổng thể so với các máy trục chính đơn chỉ cắt theo một hướng.
• Điều khiển CNC 4+2 trục:Bốn trục servo quản lý việc nạp và định vị biên dạng tuyến tính; hai trục quay bổ sung tự động chuyển đổi trục quay giữa 0° và 90°. Cách bố trí này cho phép phay mặt cuối, cắt mộng và khía khía trên các thanh giằng, các thanh giằng gia cố và các biên dạng khung mà không cần thay đổi dụng cụ thủ công.
• Khả năng tương thích nhôm phá nhiệt:Hình dạng của dao cắt và cách bố trí kẹp được thiết kế cho các biên dạng phá vỡ nhiệt, trong đó dải cách nhiệt phải còn nguyên vẹn và các bề mặt được phay phải có mối nối chặt chẽ để có hiệu suất nhiệt tốt trong cụm cửa sổ hoặc cửa ra vào đã hoàn thiện.

Dây chuyền sản xuất nhôm phá vỡ nhiệt 4 + 2 trục cuối Miller

• Độ chính xác và ổn định:Đế máy được đúc bằng gang, tạo khối lượng để giảm rung trong quá trình phay. Ray dẫn hướng tuyến tính và bộ truyền động vít bi trên trục định vị duy trì khả năng lặp lại trong phạm vi ±0,02 mm trong điều kiện vận hành nhất quán. Kẹp khí nén với hàm mặt cao su giữ chặt biên dạng mà không để lại vết trên bề mặt.

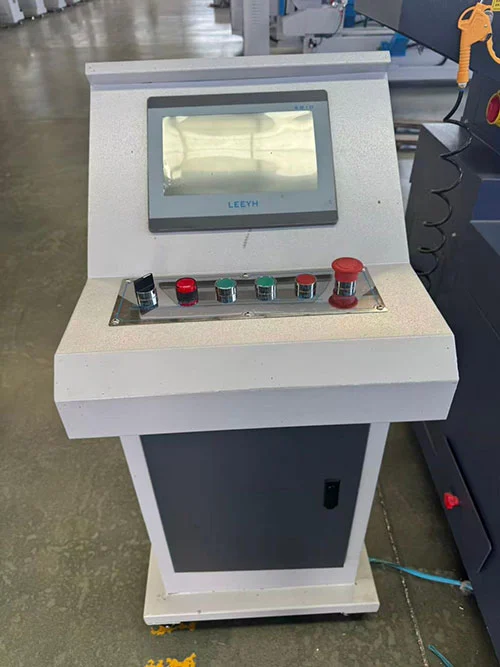

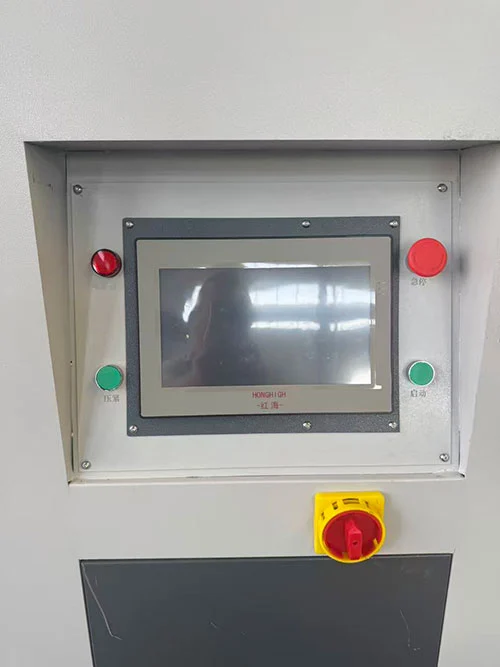

• Hoạt động và lập trình:Giao diện màn hình cảm ứng 7 inch (hệ thống ESTUN hoặc Schneider CNC) lưu trữ các chương trình biên dạng thường được sử dụng. Người vận hành có thể gọi lại giá trị đặt trước hoặc nhập trực tiếp kích thước mới. Chức năng quét mã QR tùy chọn có thể tự động tải chương trình gia công tương ứng, giảm thời gian thiết lập và khả năng xảy ra lỗi đầu vào.

Các ứng dụng dây chuyền sản xuất nhôm phá vỡ nhiệt 4 + 2 trục cuối Miller

• Phay cửa nhôm và cửa sổ nhôm cách nhiệt/phay đầu ngang
• Gia công mộng và rãnh khung và khung
• Gia công mặt cuối nhôm định hình vách rèm
• Dây chuyền sản xuất cửa sổ nhôm khối lượng lớn

Nó hoạt động như thế nào

cácDây chuyền sản xuất nhôm phá vỡ nhiệt 4 + 2 trục cuối Millerhoạt động với việc người vận hành nạp một tấm nhôm phá nhiệt vào các kẹp khí nén. Bộ điều khiển CNC 4+2 trục định vị các trục xoay ở góc thích hợp (0° hoặc 90°) và di chuyển chúng dọc theo các trục tuyến tính để phay các đầu biên dạng. Một trục chính cắt ở đường chuyển tiếp và trục xoay thứ hai, quay theo hướng ngược lại, hoàn thành việc cắt ở đường quay lại — hoặc cả hai có thể gia công các mặt khác nhau cùng một lúc, tùy thuộc vào chương trình. Độ sâu phay, chiều dài mộng và kích thước rãnh được đặt thông qua màn hình cảm ứng. Hoạt động cắt kép có nghĩa là các trục xoay được ăn khớp trong suốt chu trình và biên dạng sẵn sàng cho bước xử lý tiếp theo sau khi kẹp được nhả ra.

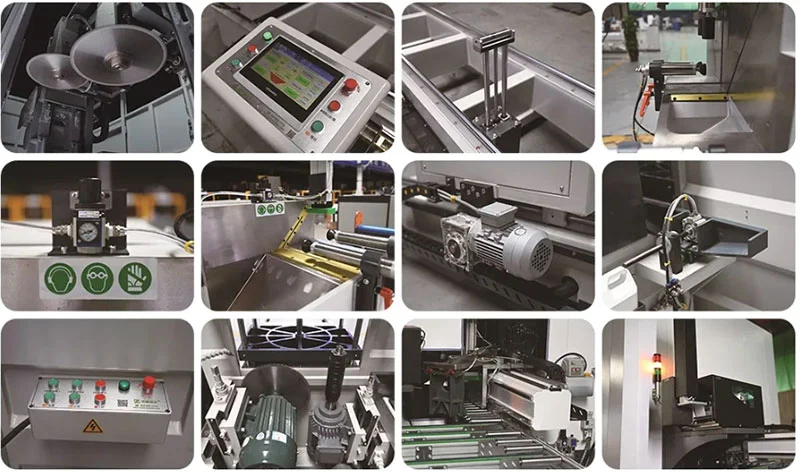

Thành phần chính

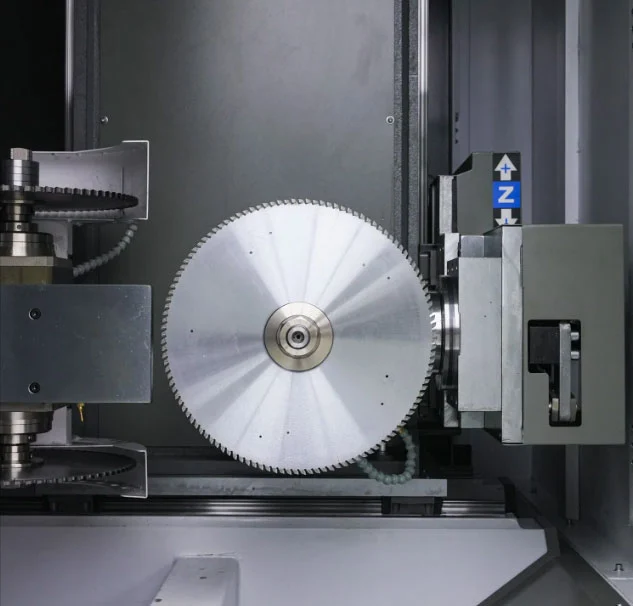

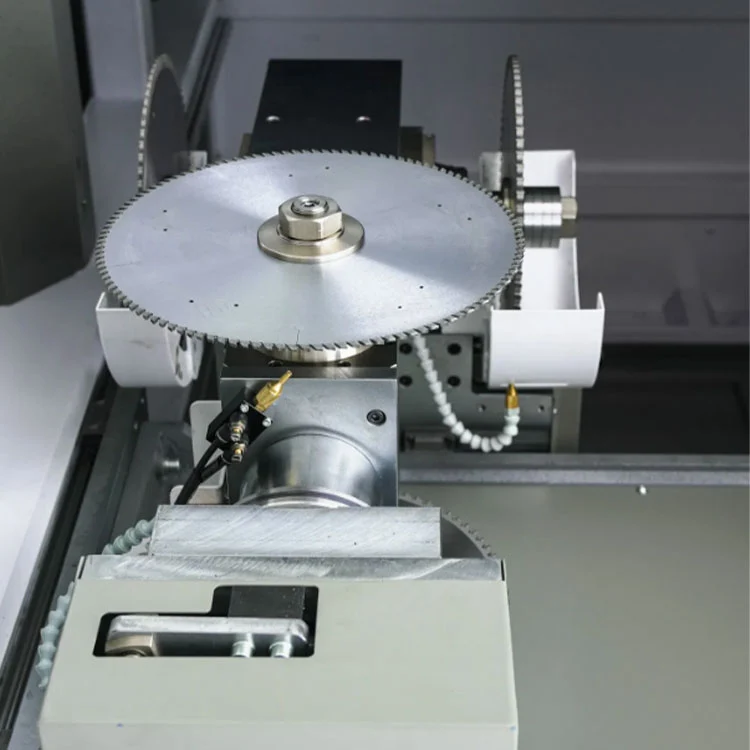

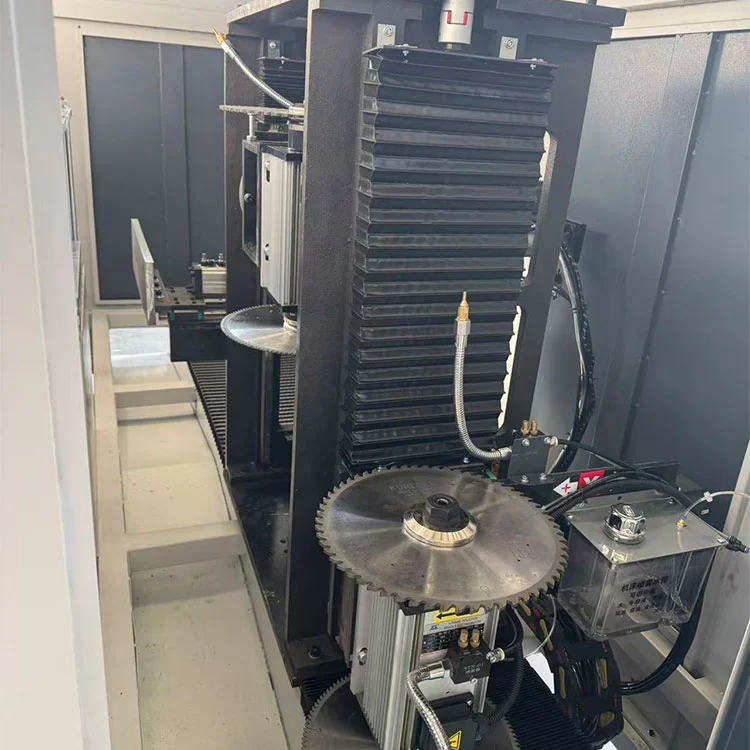

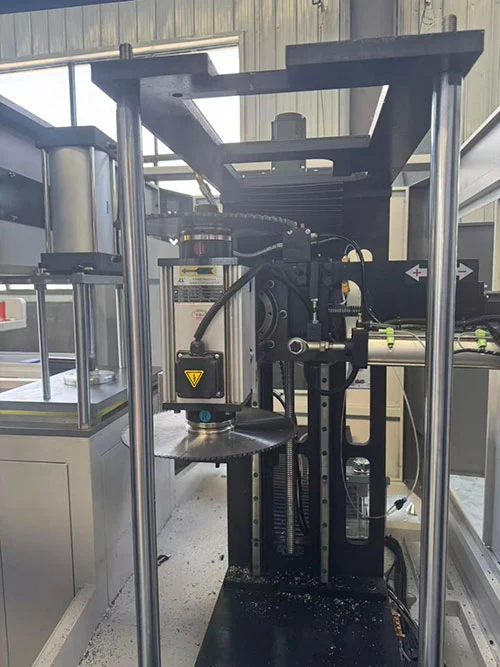

• Trục chính đôi (2×3kW):Mỗi động cơ trục chính cung cấp 3kW ở tốc độ 2800 vòng/phút và chấp nhận dao phay từ φ230mm đến φ350mm. Một trục chính được cấu hình để quay theo chiều kim đồng hồ, trục còn lại quay ngược chiều kim đồng hồ, cho phép cắt hai chiều mà không cần định vị lại.

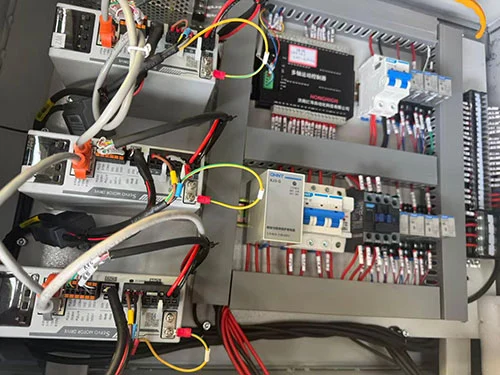

• Hệ thống CNC 4+2 trục:Bộ điều khiển CNC (ESTUN hoặc Schneider) phối hợp bốn trục servo tuyến tính (cấp biên dạng và định vị dao) và hai trục quay (chuyển đổi góc trục chính). Các chương trình có thể được tải qua USB, màn hình cảm ứng hoặc máy quét mã QR tùy chọn.
• Đế gang và dẫn hướng tuyến tính:Giường bằng gang nặng mang lại nền móng vững chắc. Đường ray dẫn hướng tuyến tính và vít bi chính xác đảm bảo chuyển động trục trơn tru, chính xác với phản ứng ngược tối thiểu.
• Kẹp khí nén có bảo vệ bằng cao su:Kẹp giữ biên dạng chắc chắn trong quá trình phay. Các bề mặt tiếp xúc được gắn các miếng đệm cao su để chống trầy xước bề mặt và biến dạng của nhôm.
• Cổng hút bụi:Điểm kết nối cho hệ thống hút bụi giúp khu vực làm việc không có mảnh nhôm trong quá trình hoạt động liên tục.

Thông số kỹ thuật

• Nguồn điện: 380V/50Hz/3Ph
• Tổng công suất: 8,8 kW (động cơ trục chính 2 × 3 kW + bộ truyền động servo)
• Tốc độ trục chính: 2800 vòng/phút
• Đường kính dao phay: φ230--φ350 mm (có thể tùy chỉnh)
• Áp suất không khí làm việc: 0,5--0,8 MPa
• Độ sâu phay tối đa: 80 mm
• Kích thước hồ sơ tối đa: Chiều rộng 120 mm, Chiều cao 150 mm
• Kích thước máy: 1700 × 800 × 1500 mm
• Trọng lượng: ≈ 450 kg

Nhà máy & Hậu mãi

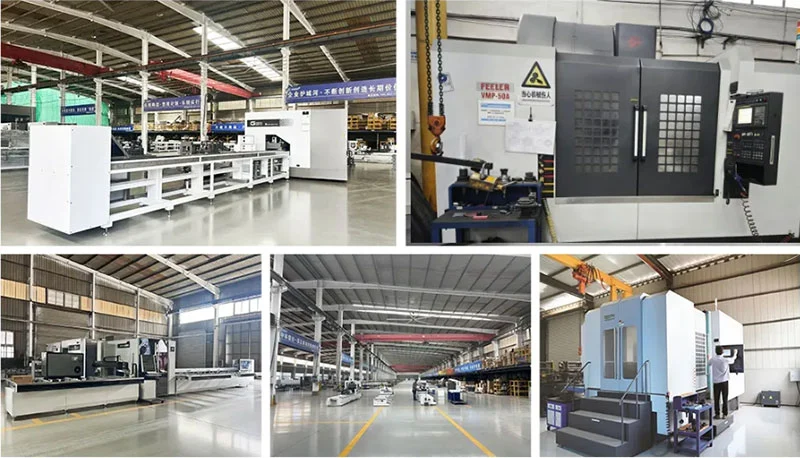

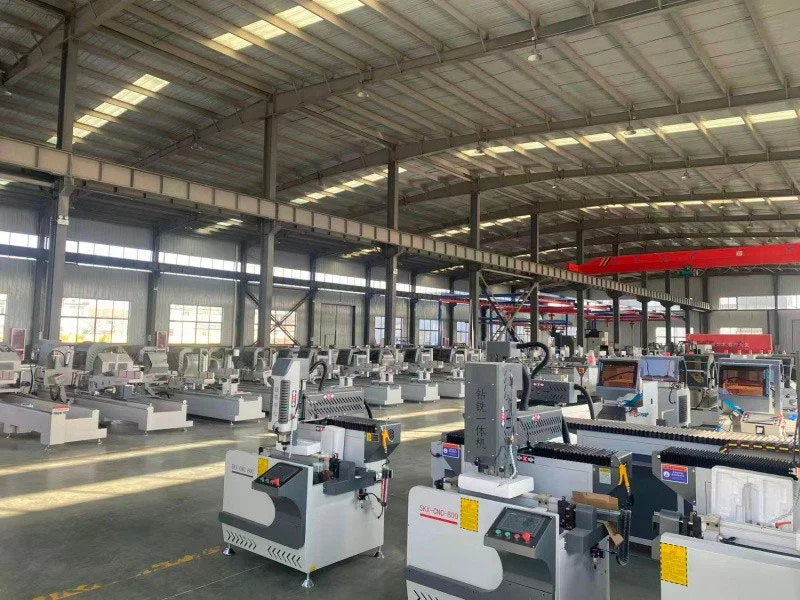

Lebulang Machine đã vận hành cơ sở sản xuất Tế Nam từ năm 1996, sản xuất máy gia công cửa sổ, cửa ra vào và hồ sơ. cácDây chuyền sản xuất nhôm phá vỡ nhiệt 4 + 2 trục cuối Millervận chuyển trực tiếp từ nhà máy với chứng chỉ CE và ISO. Bảo hành kết cấu một năm là tiêu chuẩn. Hướng dẫn cài đặt từ xa, phương tiện đào tạo và hỗ trợ trực tuyến đều được cung cấp miễn phí. Vật tư tiêu hao - máy cắt, hàm, con dấu - được lưu giữ trong kho. Việc vận hành tại chỗ có thể được sắp xếp.

Câu hỏi thường gặp

Hỏi: Thiết bị của bạn có thể xử lý cả cấu hình cửa sổ/cửa ra vào và cấu hình tường rèm nhôm không?

Đ: Vâng. Nhà máy của chúng tôi sản xuất máy móc thông minh để chế tạo cửa ra vào, cửa sổ và tường rèm. Ví dụ: máy trạm G20/G50 xử lý gia công toàn bộ quy trình, trong khi máy cưa thương hiệu Lebulang của chúng tôi cắt biên dạng ở các góc từ 45° đến 135°. Chúng tôi đề xuất thiết bị dựa trên nhu cầu sản xuất cụ thể của bạn.

Hỏi: Hoạt động có phức tạp không? Tôi có cần nhiều công nhân lành nghề không?

Trả lời: Chúng tôi thiết kế máy móc để vận hành mà không cần đào tạo nhiều. Hệ thống CNC lưu trữ các chương trình cài sẵn và giao diện sử dụng các menu đơn giản. Không cần kiến ​​thức lập trình nâng cao. Chúng tôi cung cấp tài liệu đào tạo miễn phí, hướng dẫn từ xa và video cài đặt để giúp nhân viên của bạn thành thạo nhanh chóng.

Hỏi: Còn độ chính xác khi xử lý và độ ổn định lâu dài thì sao?

Trả lời: Chúng tôi sử dụng thân máy bằng gang, ray dẫn hướng tuyến tính và bộ truyền động vít bi với động cơ servo. Các thành phần cốt lõi có nguồn gốc từ các nhà cung cấp được quốc tế công nhận. Dụng cụ có đầu bằng kim cương và hệ thống bôi trơn tự động giúp duy trì chất lượng cắt và kéo dài tuổi thọ linh kiện, hỗ trợ độ chính xác nhất quán theo thời gian.

Hỏi: Bạn cung cấp dịch vụ hậu mãi nào?

Đáp: Chúng tôi cung cấp hỗ trợ trực tuyến 24 giờ, bảo hành một năm và dịch vụ bảo trì trọn đời. Khắc phục sự cố từ xa thông qua cuộc gọi video có sẵn. Nếu cần phải đến tận nơi, chúng tôi có thể sắp xếp việc đó với một khoản phụ phí. Phụ tùng thay thế được lưu giữ trong kho và có thể được vận chuyển nhanh chóng.
