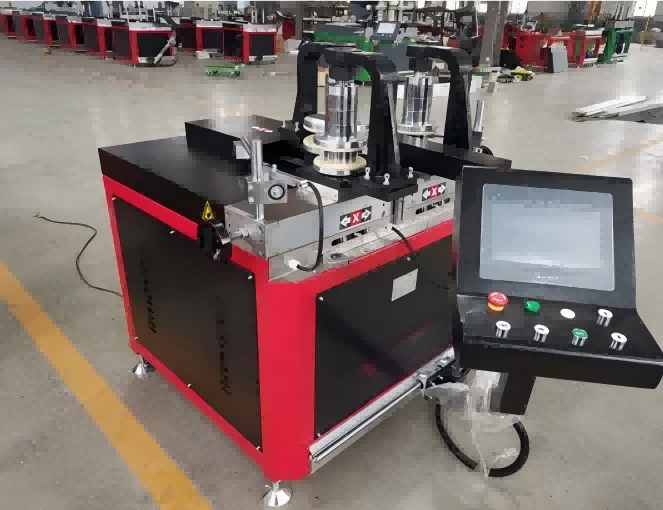

Máy uốn định hình nhôm & PVC CNC có độ chính xác cao

Máy uốn định hình nhôm & PVC CNC này được thiết kế nhằm mục đích chế tạo hồ sơ kiến ​​trúc, bao gồm tường rèm, mặt tiền, cửa sổ vòm và khung cửa sổ PVC. Được trang bị hệ thống uốn đồng bộ 3 con lăn và điều khiển bằng servo, nó mang lại những đường cong mượt mà, không bị biến dạng với độ chính xác ± 0,5mm. Tương thích với cả nhôm ép đùn và cấu hình PVC/UPVC, máy hỗ trợ uốn nhiều bán kính trong một thiết lập duy nhất, cải thiện đáng kể hiệu quả sản xuất đồng thời giảm lãng phí vật liệu. Được chứng nhận CE và có thể tùy chỉnh hoàn toàn, đây là giải pháp lý tưởng cho các ứng dụng uốn kiến ​​trúc hiện đại.

• Khả năng tương thích đa vật liệu:cácMáy uốn hồ sơ PVC nhôm CNCuốn cong nhôm, PVC, UPVC, tấm cách nhiệt, thép không gỉ và đồng. Bộ dụng cụ có thể được thay đổi để phù hợp với các loại vật liệu và mặt cắt khác nhau trong khả năng của máy.
• Định vị CNC 3 trục:Động cơ servo trên trục X, Y và Z được điều khiển thông qua bộ điều khiển CNC có màn hình cảm ứng 10 inch. Độ chính xác định vị là ± 0,02 mm. Người vận hành lập trình các hình dạng, cung tròn và đường cong phức hợp có nhiều bán kính trực tiếp trên giao diện hoặc nhập dữ liệu qua USB.
• Tùy chọn lực đẩy thủy lực:Ba cấu hình trạm thủy lực được cung cấp — 20 tấn, 25 tấn và 40 tấn — được chọn dựa trên vật liệu biên dạng, độ dày thành và bán kính uốn cong cần thiết. Bơm thủy lực hoạt động với độ ồn giảm so với các máy công nghiệp tiêu chuẩn.
• Phạm vi hình dạng uốn:Máy tạo ra hình chữ C, hình chữ U, hình chữ S, hình tròn đầy đủ, hình elip, kết hợp nhiều bán kính và cung tròn tùy chỉnh. Đai định hình và khuôn lăn có thể được tùy chỉnh để phù hợp với mặt cắt ngang của biên dạng để có chất lượng uốn tối ưu.

Nó hoạt động như thế nào

Đang tải hồ sơ

Các cấu hình nhôm hoặc PVC được đặt vào thanh dẫn nguyên liệu và được kẹp chắc chắn để tránh trượt hoặc xoắn trong quá trình uốn.

2. Uốn đồng bộ 3 con lăn

Máy sử dụng 3 con lăn chính xác:

Con lăn trên cùng – đẩy biên dạng về phía trước

Hai con lăn bên – di chuyển dọc theo quỹ đạo do CNC điều khiển để tạo áp suất đồng đều

Chuyển động đồng bộ này đảm bảo sự hình thành hồ quang ổn định mà không làm hỏng hoặc biến dạng bề mặt.

3. Độ chính xác điều khiển bằng servo

Động cơ servo điều khiển định vị con lăn theo thời gian thực, cung cấp phản hồi chính xác và hiệu suất chấn lặp lại. Hệ thống CNC tự động bù lại độ đàn hồi của vật liệu.

4. Lập trình đa bán kính

Người vận hành có thể lập trình nhiều bán kính uốn, đoạn cung và vòng tròn đầy đủ trực tiếp từ bản vẽ CAD. Máy thực hiện các đường cong phức tạp mà không cần can thiệp thủ công.

5. Sản xuất liên tục

Sau khi chương trình được thiết lập, máy sẽ lặp lại chu trình chấn với độ ổn định cao, giúp máy phù hợp cho cả các dự án sản xuất hàng loạt và kiến ​​trúc tùy chỉnh.

Quy trình xử lý:

Tải hồ sơ → Đầu vào chương trình CNC → Đồng bộ hóa 3 con lăn → Định vị servo → Uốn nhiều bán kính → Cấu hình cong hoàn thiện

Thành phần chính

Bộ điều khiển CNC:Màn hình cảm ứng 10 inch với giao diện người dùng để lập trình các góc uốn, bán kính và trình tự đa bán kính. Cổng USB hỗ trợ nhập và xuất chương trình. Bộ điều khiển quản lý chuyển động của trục, áp suất thủy lực và thời gian chu kỳ.

Trạm thủy lực:Có sẵn các loại 20 tấn, 25 tấn và 40 tấn. Sử dụng bơm dầu nhập khẩu chọn lọc cho áp suất đầu ra ổn định và vận hành êm ái. Mạch thủy lực bao gồm van giảm áp và bộ lọc.

Khuôn lăn:Được chế tạo từ thép cứng với lớp phủ PU tùy chọn. Lớp phủ giúp ngăn ngừa trầy xước hoặc đánh dấu trên các bề mặt được phủ, anodized hoặc sơn. Bộ khuôn có thể hoán đổi cho nhau cho các mặt cắt ngang khác nhau.

Quá trình lây truyền:Ray dẫn hướng tuyến tính HIWIN Đài Loan mang các trục chuyển động. Hộp số chính xác và động cơ servo cung cấp độ chính xác định vị cho các chuyển động X, Y và Z.

Ứng dụng

• Hồ sơ uốn tường rèm

  Kiến trúc mặt tiền khung cong

  Cấu hình cửa sổ & cửa vòm

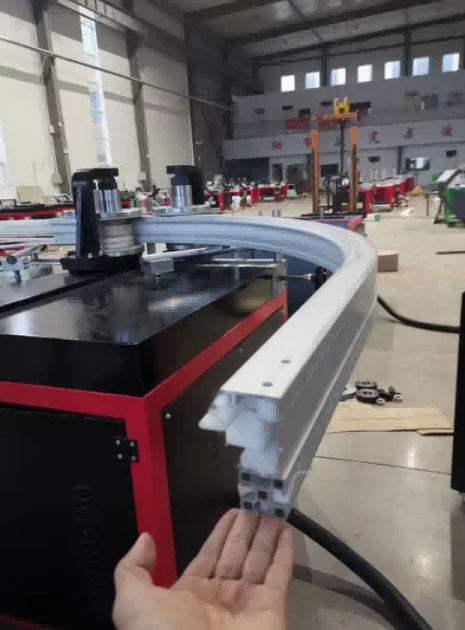

  Uốn khung cửa sổ & cửa nhựa PVC

  Tấm ốp nhôm & uốn trang trí

  Hồ sơ trang trí nội thất




Nhà sản xuất & Bảo hành

Shandong Lebulang Precision Machinery Co., Ltd., hoạt động với tên gọi Lebulang Machine, đã sản xuất thiết bị gia công nhôm và PVC tại nhà máy Tế Nam, Trung Quốc từ năm 1996.Máy uốn hồ sơ PVC nhôm CNCđược cung cấp trực tiếp tại nhà máy với chứng nhận CE và ISO. Bảo hành một năm bao gồm cấu trúc chính. Hỗ trợ kỹ thuật từ xa, video cài đặt và sách hướng dẫn bằng tiếng Anh được cung cấp miễn phí. Việc cài đặt và đào tạo tại chỗ có thể được sắp xếp riêng. Các phụ tùng thay thế như khuôn lăn, đai tạo hình và phớt thủy lực đều được dự trữ. Màu sắc, nhãn hiệu và bao bì của máy có thể được tùy chỉnh theo thỏa thuận OEM và ODM.

Câu hỏi thường gặp

1. Bạn là nhà máy hay công ty thương mại?

Chúng tôi là nhà sản xuất có cơ sở sản xuất riêng tại Tế Nam, Trung Quốc, hoạt động từ năm 1996.

2. Thời gian bảo hành thiết bị là bao lâu?

Một năm đối với kết cấu chính, không bao gồm các bộ phận bị hao mòn thông thường như khuôn lăn và đai tạo hình.

3. Làm thế nào để cung cấp dịch vụ sau bán hàng?

Hướng dẫn bằng video từ xa, hỗ trợ kỹ thuật trực tuyến và thay thế miễn phí các bộ phận bị lỗi trong thời gian bảo hành được cung cấp. Việc lắp đặt, vận hành và đào tạo tại chỗ có thể được sắp xếp với một khoản phụ phí.

4. Thời gian giao hàng là bao lâu?

Máy tiêu chuẩn xuất xưởng trong vòng 10 đến 20 ngày làm việc sau khi nhận được khoản thanh toán tiền đặt cọc.

5. Bạn bán những loại máy nào khác?

Máy cắt nhôm, máy uốn góc nhôm, máy hàn PVC, máy khoan và phay CNC, dây chuyền sản xuất cửa và cửa sổ hoàn chỉnh.

6. Máy có thể uốn cong các biên dạng phá nhiệt không?

Đúng. Với các đai định hình và khuôn lăn thích hợp, máy có thể uốn các cấu hình nhôm phá nhiệt mà vẫn duy trì tính toàn vẹn của dải cách nhiệt.
