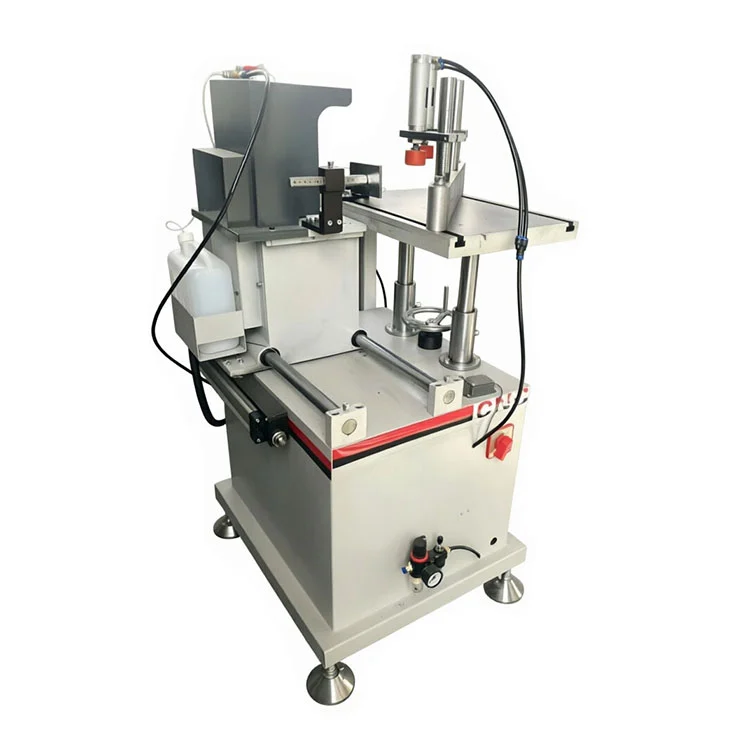

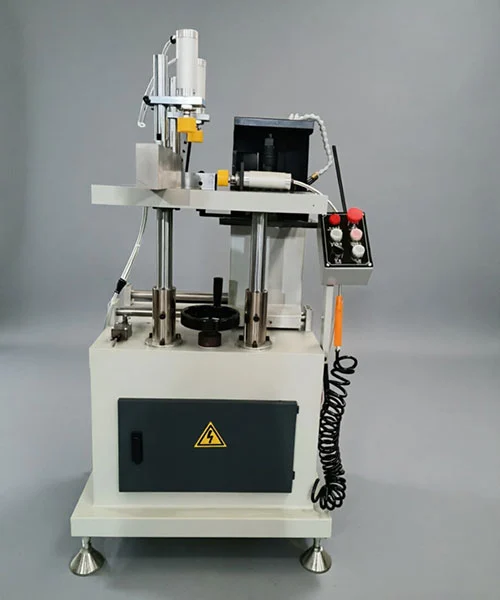

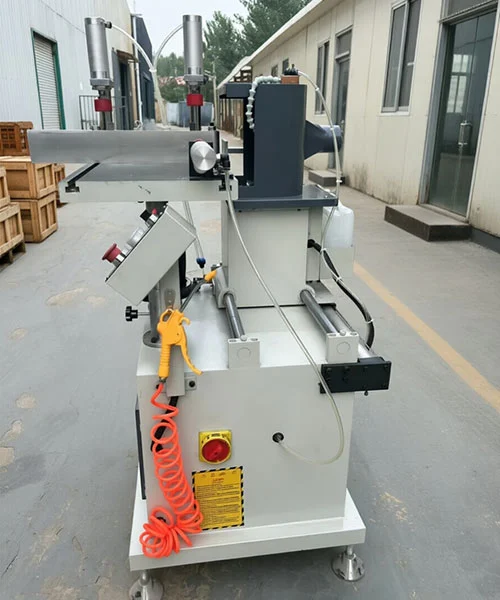

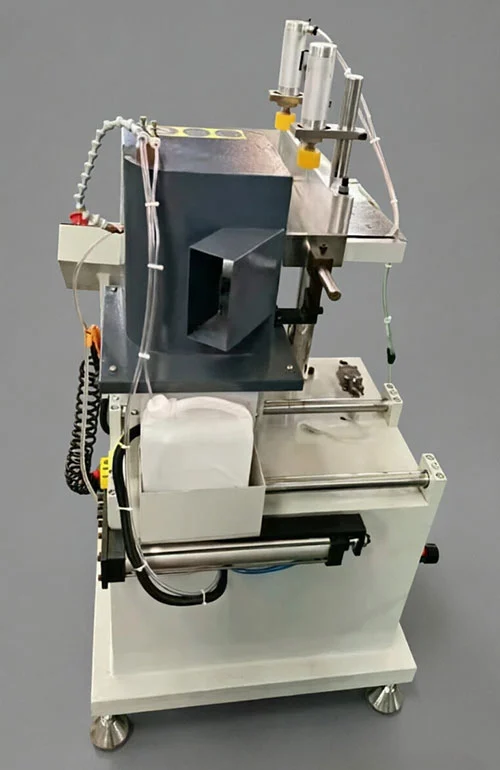

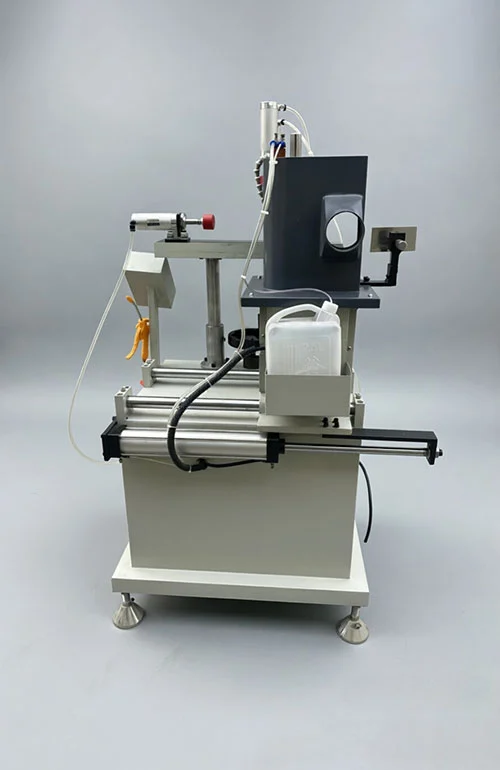

Máy phay cuối PVC cho hồ sơ cửa sổ

Các tính năng chính

• Định hình cuối hồ sơ:cácMáy phay cuối PVC cho hồ sơ cửa sổchứa các mặt bước, rãnh hình chữ nhật, mộng và các cấu trúc tương tự bằng cách thay đổi dụng cụ, được cố định trên một trục xoay ngang.
• Phạm vi phay góc:Một tấm định vị trên bàn làm việc có thể được đặt trong khoảng từ -55° đến +55°, cho phép cắt vát trên các đầu biên dạng mà không cần đồ gá lắp tùy chỉnh.
• Thức ăn mang tuyến tính:Cơ cấu cấp dao chạy trên cặp chuyển động ổ trục tuyến tính, giữ độ rung ở mức thấp và chuyển động có thể lặp lại trong chu kỳ phay.
• Hoàn thiện bề mặt cuối:Các đầu được xử lý luôn đạt độ nhám Ra12,5 μm, đủ để lắp ráp chặt chẽ các thanh ngang và phần khung.
• Kẹp khí nén:Các biên dạng được giữ bằng kẹp vận hành bằng khí nén trong quá trình cắt, giảm bớt nỗ lực của người vận hành trong khi vẫn duy trì vị trí phôi.

Thông số kỹ thuật

Phạm vi ứng dụng

Cái nàyMáy phay cuối PVC cho hồ sơ cửa sổđược sử dụng trong sản xuất cửa sổ PVC, cửa sổ composite nhôm-nhựa, khung cửa sổ nhôm cách nhiệt. Các phôi gia công điển hình bao gồm các thanh ngang ở giữa, biên dạng khung cửa và các phần ép đùn khác yêu cầu tạo hình mặt cuối, tạo rãnh hoặc cắt mộng trước khi lắp ráp.

Thành phần chính

• Trục phay:Trục xoay ngang chấp nhận các dao cắt có thể hoán đổi cho nhau để gia công bậc, rãnh và mộng. Chạy ở tốc độ phù hợp với dụng cụ cacbua để loại bỏ vật liệu sạch.
• Hệ thống dẫn hướng vòng bi tuyến tính:Bàn trượt chuyển động trên các ổ trục tuyến tính kín, chỉ cần bôi trơn định kỳ và giúp duy trì hình dạng cắt nhất quán theo thời gian.
• Bộ kẹp khí nén:Kẹp gắn với nguồn cung cấp không khí 0,5–0,8 MPa. Hàm được định hình để tránh đánh dấu bề mặt biên dạng trong chu trình phay.
• Bàn làm việc có thể điều chỉnh:Tấm định vị được đặt thủ công cho phép người vận hành quay số theo các góc từ -55° đến +55°, với thang đo để định vị lặp lại.

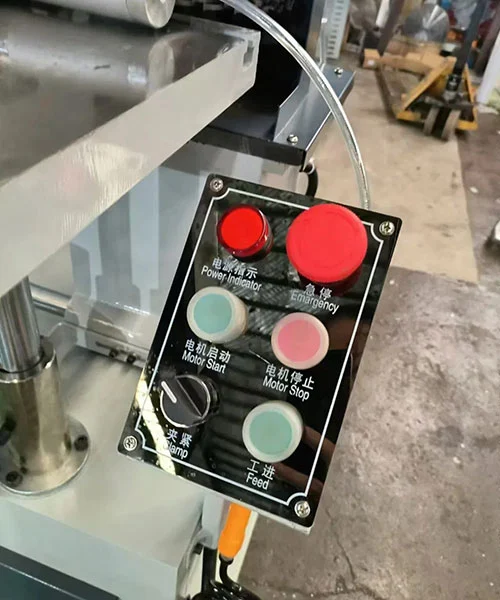

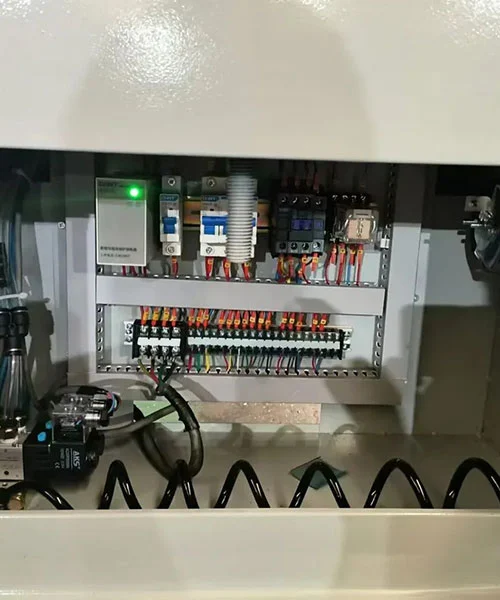

• Mạch điều khiển:Sử dụng trạm nút nhấn đơn giản và khóa liên động an toàn giúp ngăn trục chính khởi động khi tấm chắn mở. Các bộ phận điện được bố trí trong một vỏ kín chống bụi.

Nhà sản xuất & Hỗ trợ

Với nhà máy được thành lập vào năm 1996, Lebulang Machine đã sản xuất thiết bị xử lý hồ sơ tại Tế Nam, Trung Quốc trong gần ba thập kỷ. cácMáy phay cuối PVC cho hồ sơ cửa sổđược cung cấp trực tiếp tại nhà máy, có chứng nhận CE và ISO và có thể được tùy chỉnh theo thỏa thuận OEM/ODM. Bảo hành một năm bao gồm cấu trúc chính và hướng dẫn cài đặt từ xa được cung cấp mà không phải trả thêm phí.

Đóng gói & Vận chuyển

MỗiMáy phay cuối PVC cho hồ sơ cửa sổđược đóng gói trong thùng gỗ tiêu chuẩn xuất khẩu có giằng bên trong để ngăn chặn sự xê dịch trong quá trình vận chuyển. Thùng có khả năng chống ẩm và được dán nhãn hướng dẫn xử lý. Điều kiện vận chuyển là FOB Tế Nam hoặc Thanh Đảo, với thời gian giao hàng thường là 15 đến 25 ngày làm việc sau khi xác nhận đơn hàng. Các tài liệu bao gồm báo cáo thử nghiệm, danh sách đóng gói và chứng chỉ CE được gửi dưới dạng kỹ thuật số trước khi gửi đi.

Câu hỏi thường gặp

Câu hỏi 1: Máy Phay Đầu PVC dùng cho Cấu hình Cửa sổ có thể xử lý những cấu trúc biên dạng nào?

Trả lời: Bằng cách thay đổi công cụ cắt, máy phay các bề mặt bậc thang, rãnh hình chữ nhật, mộng và các chi tiết đầu khác thường được yêu cầu trên các thanh ngang và biên dạng khung bằng hỗn hợp nhựa PVC và nhôm-nhựa.

Câu hỏi 2: Phạm vi điều chỉnh góc để cắt góc xiên là bao nhiêu?

Đáp: Tấm định vị bàn làm việc có thể điều chỉnh từ -55° đến 55°, giúp có thể tạo ra các vết cắt góc cạnh trong phạm vi này mà không cần các thiết bị cố định bổ sung.

Câu 3: Làm thế nào để duy trì độ ổn định trong quá trình xay xát?

Đáp: Cơ cấu nạp dao sử dụng cặp chuyển động ổ trục tuyến tính, giúp giảm độ rung và giúp giữ độ sâu phay ổn định qua các chu kỳ lặp lại.

Câu hỏi 4: Độ nhám bề mặt cuối có thể được mong đợi là bao nhiêu?

Trả lời: Các đầu được gia công nhất quán đạt được độ nhám Ra12,5 μm, lớp hoàn thiện cho phép các khớp nối khít chặt trong cụm cửa sổ và cửa ra vào.

Câu 5: Kích thước bàn làm việc là gì?

Trả lời: Bàn làm việc của máy có kích thước 500 × 350 mm, hỗ trợ ổn định cho các cấu hình cửa sổ nhựa UPVC và nhôm-nhựa tiêu chuẩn.

Q6: Chiều rộng phay tối đa là bao nhiêu?

Đáp: Bộ dụng cụ hỗ trợ chiều rộng phay tối đa là 90 mm.

Câu 7: Các yêu cầu về nguồn điện và cung cấp không khí là gì?

Trả lời: Máy chạy bằng nguồn điện ba pha 380V, 50Hz và yêu cầu áp suất không khí làm việc từ 0,5 đến 0,8 MPa cho hệ thống kẹp khí nén.

Q8: Phụ tùng thay thế có sẵn không?

Đ: Vâng. Các bộ phận hao mòn thông thường, bao gồm bánh xe cắt và dụng cụ cài đặt nhập khẩu, có sẵn dưới dạng tùy chọn và người vận hành có thể thay thế dễ dàng.
