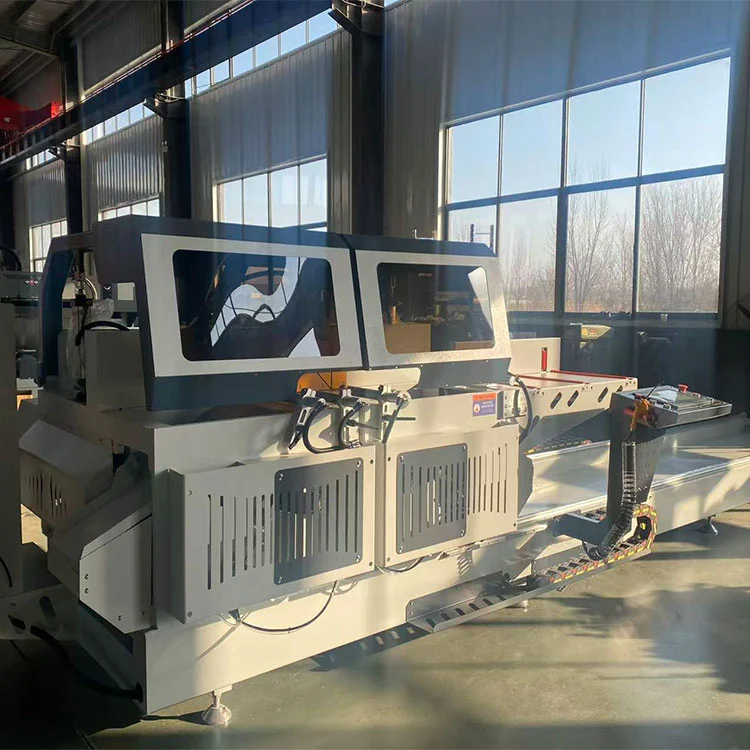

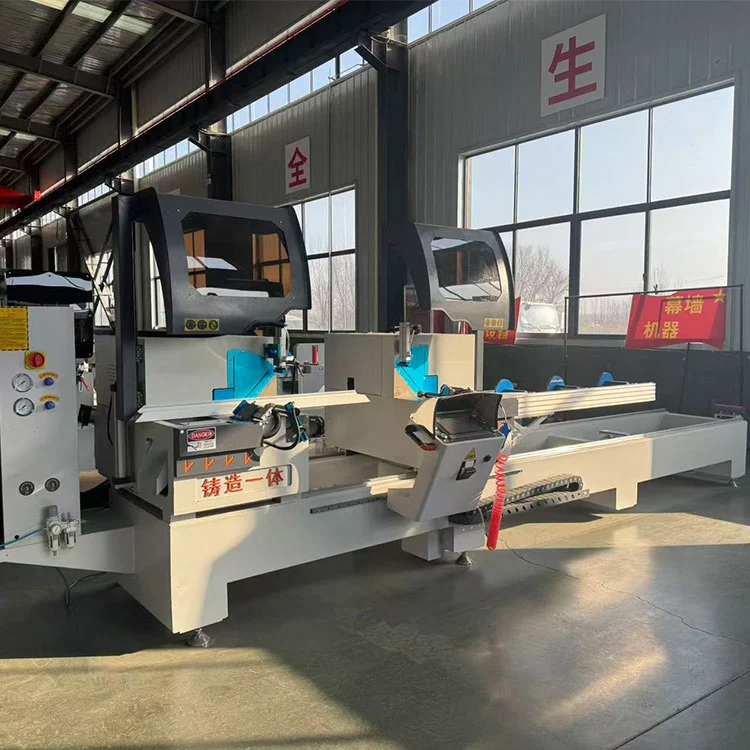

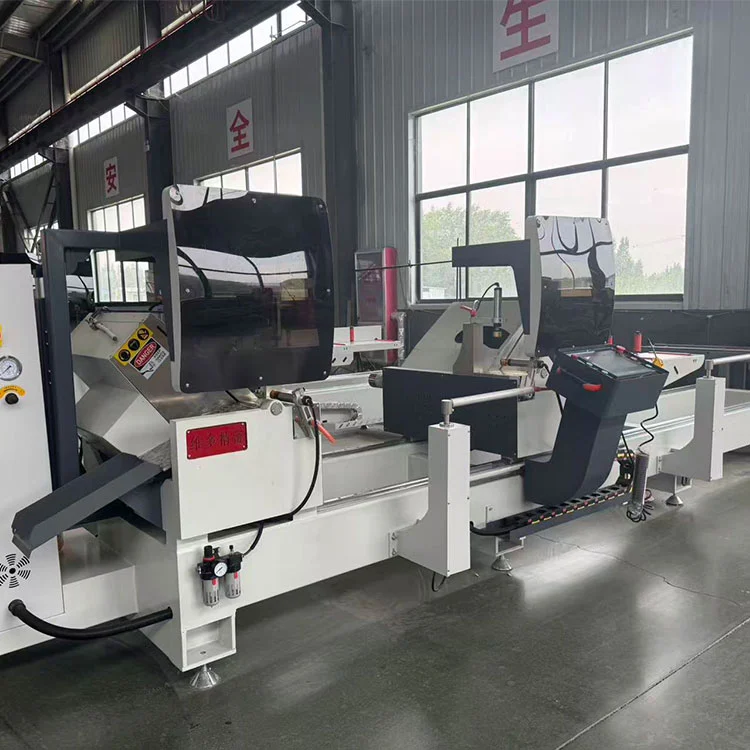

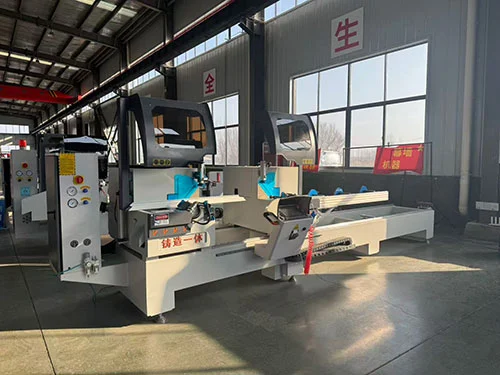

Máy cắt nhôm định hình hai đầu bán tự động

Shandong Lebulang Precision Machinery Co., Ltd., hoạt động dưới thương hiệu Lebulang Machine, đã sản xuất thiết bị gia công nhôm và PVC tại nhà máy Tế Nam, Trung Quốc từ năm 1996. Máy cưa góc hai đầu bán tự động này cắt các cấu hình nhôm cho cửa sổ, cửa ra vào, tường rèm và khung công nghiệp. Nó xử lý các biên dạng rộng tới 350 mm và cao 150 mm, với góc cắt ngang từ 45° đến 135° và góc cắt dọc từ 45° đến 90°. Hai động cơ 4 kW dẫn động lưỡi cưa ở tốc độ 2800 vòng/phút và đầu bên phải di chuyển trên các thanh dẫn hướng tuyến tính với hộp số thanh răng và bánh răng để định vị chiều dài. Hệ thống CNC khép kín năm trục điều khiển định vị góc và chiều dài, trong khi tốc độ tiến dao cắt được điều chỉnh liên tục từ 0 đến 3 m/phút.

Thông số kỹ thuật

Đặc trưng

• Cắt biên dạng mặt cắt lớn:cácMáy cắt nhôm định hình hai đầu bán tự độngđược thiết kế để cắt góc hỗn hợp hai chiều của các cấu hình nhôm lớn. Nó xử lý chiều rộng lên tới 350 mm và chiều cao lên tới 150 mm, bao gồm các bức tường rèm tiêu chuẩn và kích thước ép đùn công nghiệp.
• Hệ thống CNC khép kín năm trục:Định vị góc và chiều dài được điều khiển bởi hệ thống CNC năm trục với phản hồi vòng kín. Điều này duy trì dung sai góc trong phạm vi ±5’ và dung sai độ dài lặp lại trong phạm vi ±0,2 mm trong điều kiện hoạt động bình thường.
• Hộp số đầu cưa di động:Đầu cắt bên phải di chuyển trên cặp dẫn hướng tuyến tính với bộ truyền động thanh răng và bánh răng. Sự sắp xếp này hỗ trợ độ cứng cần thiết để định vị chiều dài chính xác trên toàn bộ khả năng cắt 6000 mm.
• Vòng bi trục chính xác:Vòng quay đầu cưa sử dụng vòng bi lăn hình trụ chéo, mang lại chuyển động góc ổn định, ma sát thấp. Thiết kế này góp phần điều chỉnh góc mượt mà và khóa đáng tin cậy ở vị trí đã đặt.
• Cấu trúc cánh tay rocker nâng cao:Lưỡi cưa được gắn trên một cánh tay đòn được gia cố, đu lên từ bên dưới bàn làm việc. Cấu hình này tạo ra bề mặt cắt mịn, sạch trên biên dạng và cải thiện độ ổn định cắt tổng thể.
• Xoay lưỡi dao dưới bàn:Hướng nạp lưỡi dao là từ bên dưới bàn làm việc, giúp giữ tay của người vận hành tránh xa khu vực cắt trong suốt chu trình.
• Tích hợp bôi trơn và làm mát:Một thiết bị làm mát và bôi trơn dạng sương mù di chuyển cùng với lưỡi cưa, bôi chất lỏng cắt trực tiếp lên răng lưỡi cưa và khu vực cắt. Điều này giúp kéo dài tuổi thọ của lưỡi cắt và cải thiện chất lượng cắt trên nhôm.

Nó hoạt động như thế nào

cácMáy cắt nhôm định hình hai đầu bán tự độnghoạt động với việc người vận hành thiết lập các góc cắt ngang và dọc mong muốn cũng như chiều dài cắt trên bảng điều khiển CNC. Đầu cắt bên phải tự động di chuyển dọc theo dẫn hướng tuyến tính đến vị trí đã lập trình. Các cấu hình nhôm được đặt trên bàn đỡ con lăn và được cố định bằng kẹp khí nén. Cả hai đầu có thể cắt đồng thời hoặc độc lập. Trong chu kỳ cắt, các lưỡi cưa di chuyển lên trên từ bên dưới bàn làm việc, cắt xuyên qua biên dạng với tốc độ tiến dao được kiểm soát trong khoảng từ 0 đến 3 m/phút. Hệ thống bôi trơn phun sương kích hoạt trong quá trình cắt. Sau khi các lưỡi dao rút lại, kẹp sẽ nhả ra và các mảnh cắt được lấy ra. Hệ thống CNC vòng kín năm trục giám sát và điều chỉnh vị trí để duy trì độ chính xác trong quá trình cắt hàng loạt.

Thành phần chính

• Động cơ cưa (2 × 4 kW):Mỗi đầu cắt được dẫn động bởi một động cơ 4 kW quay với tốc độ 2800 vòng/phút. Công suất phù hợp với đường kính lưỡi cắt và khả năng cắt ngang 350 × 150 mm.
• Dẫn hướng tuyến tính và thanh răng:Đầu bên phải có thể di chuyển được cưỡi trên một dẫn hướng tuyến tính chính xác và được định vị bằng bộ truyền động bánh răng và thanh răng. Bộ truyền động này cung cấp độ cứng và độ chính xác cần thiết cho việc định vị chiều dài trên bệ 6000 mm.
• Vòng bi lăn chéo:Được sử dụng ở trục đầu cưa để điều chỉnh góc. Những vòng bi này mang lại độ cứng cao và khả năng quay trơn tru với độ phản ứng ngược tối thiểu.
• Bộ điều khiển CNC năm trục:Quản lý các góc cắt ngang và dọc, định vị chiều dài và tốc độ tiến dao. Hệ thống vòng kín sử dụng phản hồi từ bộ mã hóa để duy trì độ chính xác định vị.
• Hệ thống bôi trơn phun sương:Một cụm vòi phun di chuyển cùng với lưỡi cưa, cung cấp chất lỏng cắt dạng nguyên tử tới vùng cắt. Điều này làm giảm nhiệt ma sát và giúp ngăn chặn hiện tượng hàn chip nhôm trên răng lưỡi dao.
• Kẹp khí nén:Giữ biên dạng ở đúng vị trí trong khi cắt. Áp suất kẹp được điều chỉnh thông qua bộ điều chỉnh không khí.

Ứng dụng

cácMáy cắt nhôm định hình hai đầu bán tự độngđược sử dụng để cắt các cấu hình nhôm trong sản xuất cửa sổ và cửa ra vào, chế tạo vách ngăn, sản xuất khung tấm năng lượng mặt trời và gia công nhôm công nghiệp nói chung. Nó xử lý các vật liệu ép đùn rắn và rỗng, biên dạng phá nhiệt và các phần kim loại màu nhẹ trong khả năng cắt được chỉ định.

Nhà sản xuất & Hỗ trợ

Shandong Lebulang Precision Machinery Co., Ltd., hoạt động với tên gọi Lebulang Machine, đã sản xuất thiết bị gia công nhôm tại nhà máy Tế Nam, Trung Quốc từ năm 1996.Máy cắt nhôm định hình hai đầu bán tự độngđược cung cấp trực tiếp tại nhà máy với chứng nhận CE và ISO. Bảo hành một năm bao gồm cấu trúc chính. Hỗ trợ kỹ thuật từ xa, video vận hành và hướng dẫn sử dụng bằng tiếng Anh được bao gồm. Phụ tùng thay thế được dự trữ để gửi đi. Các tùy chọn điện áp, chiều dài cắt và kẹp có thể được tùy chỉnh tại thời điểm đặt hàng.

Câu hỏi thường gặp

Câu hỏi 1: Máy cưa này có thể cắt những loại biên dạng nào?

Trả lời: Nó cắt các cấu hình nhôm có chiều rộng lên tới 350 mm và cao 150 mm, bao gồm các thanh đặc, ép đùn rỗng và các cấu hình phá nhiệt. Nó cũng thích hợp cho các kim loại màu nhẹ và một số cấu hình PVC.

Câu 2: Nó có thể cắt các góc ghép không?

Đ: Vâng. Máy thực hiện cắt góc ghép hai chiều, với góc ngang có thể điều chỉnh từ 45° đến 135° và góc dọc từ 45° đến 90°.

Câu 3: Độ chính xác cắt là gì?

Đáp: Dung sai chiều dài định vị lặp lại là ±0,2 mm và dung sai góc cắt là ±5’ trong điều kiện vận hành tiêu chuẩn với lưỡi dao được bảo trì đúng cách.

Q4: Việc định vị đầu bên phải có tự động không?

Đ: Vâng. Đầu bên phải tự động di chuyển dọc theo dẫn hướng tuyến tính đến vị trí được lập trình thông qua hệ thống CNC năm trục. Người vận hành nhập độ dài mong muốn trên bảng điều khiển.

Câu 5: Số lượng đặt hàng tối thiểu và thời gian giao hàng là bao nhiêu?

A: Số lượng đặt hàng tối thiểu là một bộ. Thời gian giao hàng tiêu chuẩn thường là 15–25 ngày làm việc sau khi nhận được tiền đặt cọc, tùy thuộc vào tiến độ sản xuất hiện tại.
