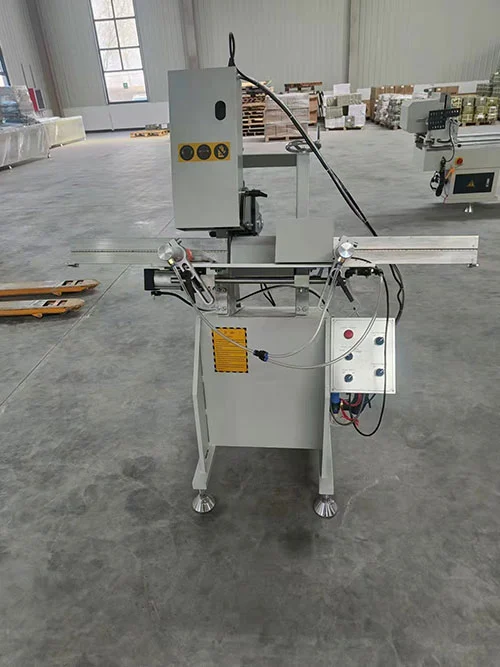

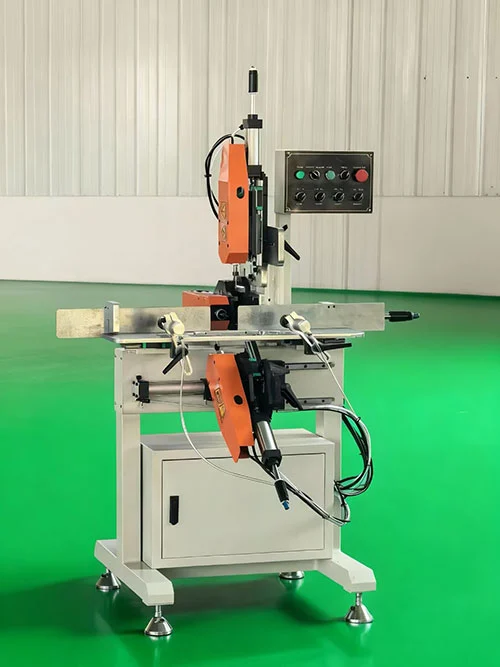

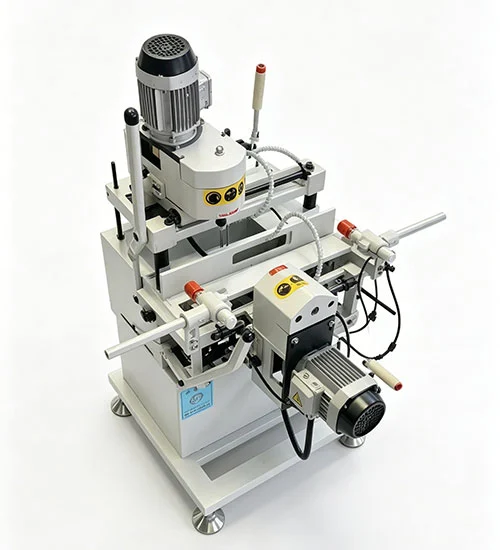

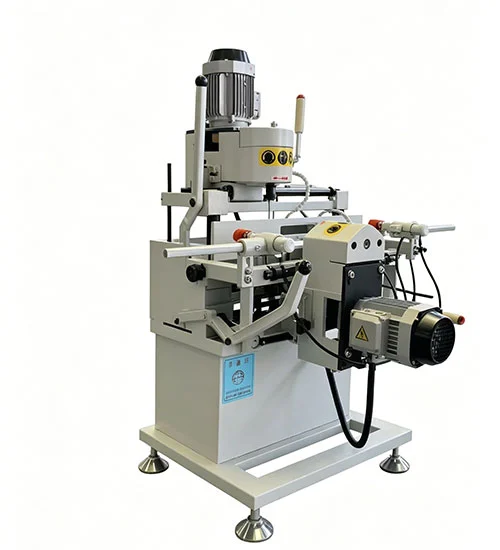

Máy Phay Khe Nước Cửa Sổ PVC UPVC

• Máy Phay Khe Nước Cửa Sổ PVC UPVCcung cấp khả năng phay ba trục: cắt dọc, cắt ngang và cắt góc trên cùng một trạm.
• Nó được thiết kế để phay các khe thoát nước và lỗ cân bằng áp suất không khí trên cửa sổ và cửa nhựa PVC.
• Đầu dưới thay đổi và siết chặt dụng cụ bằng một thao tác kẹp, do đó việc xử lý rãnh trênMáy Phay Khe Nước Cửa Sổ PVC UPVCđược hoàn thành mà không cần thay đổi công cụ thủ công trung gian.
• Bàn phay di chuyển dọc theo hướng dẫn tuyến tính hình chữ nhật, duy trì chuyển động theo đường thẳng trong quá trình cắt.
• Đầu phay xiên cho phép điều chỉnh góc và tự động lên/xuống cộng với chuyển động trái/phải. Điều này cho phép phay khe nước 45° trong khi vẫn duy trì tính đối xứng của khe trái-phải.
• Động cơ trục chính tốc độ cao được lắp đặt để phay ổn định ở tốc độ cắt yêu cầu.

Thông số kỹ thuật

Phạm vi ứng dụng

Cái nàyMáy Phay Khe Nước Cửa Sổ PVC UPVCđược sử dụng trên dây chuyền sản xuất cửa sổ và cửa nhựa UPVC và PVC. Các ứng dụng điển hình bao gồm phay các rãnh thoát nước ở đế cửa sổ và khung cửa sổ trượt, cắt các lỗ cân bằng áp suất không khí trong các thanh ngang và thanh giằng, và tạo ra các rãnh góc theo yêu cầu của thiết kế biên dạng. Máy xử lý cả các cấu hình màu trắng tiêu chuẩn và các phần được tô màu hoặc nhiều lớp, với bố cục đầu ba trục bao gồm hầu hết các cấu hình khe được tìm thấy trong chế tạo cửa sổ thương mại dân dụng và thương mại nhẹ.

Thành phần chính

• Ba động cơ trục chính (mỗi động cơ 0,75 kW):Cung cấp bộ truyền động độc lập cho ba đầu phay, hoạt động ở tốc độ lên tới 24.000 vòng/phút để làm sạch các cạnh rãnh trên vật liệu UPVC.
• Hệ thống dẫn hướng tuyến tính hình chữ nhật:Hỗ trợ bàn làm việc di chuyển trong hành trình phay, giúp duy trì độ thẳng của rãnh và định vị lặp lại giữa các mẻ.
• Dụng cụ khí nén kẹp ở đầu dưới:Dao cắt được thay đổi và siết chặt chỉ bằng một thao tác, giảm thời gian nhàn rỗi và loại bỏ các thói quen siết chặt dụng cụ thủ công.
• Đầu xiên có thể điều chỉnh (đầu số 3):Góc phay có thể được đặt thủ công bằng tay cầm khóa, bao phủ 45° và các góc khác trong khi vẫn giữ tính đối xứng của khe trái-phải nhất quán.
• Bảng điều khiển và hệ thống dây điện:Hoạt động bằng nút nhấn với chức năng dừng khẩn cấp chuyên dụng. Các bộ phận điện được đặt trong vỏ chống bụi và mạch khí nén bao gồm bộ lọc-điều chỉnh-bôi trơn để duy trì áp suất kẹp ổn định.
• Khung và bảo vệ:Đế thép hàn cung cấp một cấu trúc cứng nhắc. Các tấm bảo vệ an toàn trong suốt bao phủ khu vực phay và khóa liên động với mạch khởi động trục chính.

Chức năng máy

• Tự động thay đổi công cụ và chu kỳ khe:Đầu dưới thực hiện kẹp và nhả dụng cụ chỉ trong một hành động, hoàn thành việc phay rãnh mà không cần tái dụng cụ bằng tay.
• Khả năng khe nước và lỗ cân bằng:Xử lý các khe thoát nước và lỗ cân bằng áp suất không khí trên các thanh UPVC và PVC.
• Chuyển động có hướng dẫn:Dẫn hướng tuyến tính hình chữ nhật hỗ trợ bàn làm việc chuyển động, góp phần tạo nên các đường phay thẳng, có thể lặp lại.
• Điều khiển đơn giản:Thao tác bằng nút nhấn với các chức năng được dán nhãn rõ ràng; những người vận hành được đào tạo cơ bản tại nhà máy có thể quản lý máy sau một thời gian thiết lập ngắn.
• Dấu chân nhỏ gọn:Kích thước 1150×1100×1700 mm phù hợp với dây chuyền sản xuất cửa sổ tiêu chuẩn.

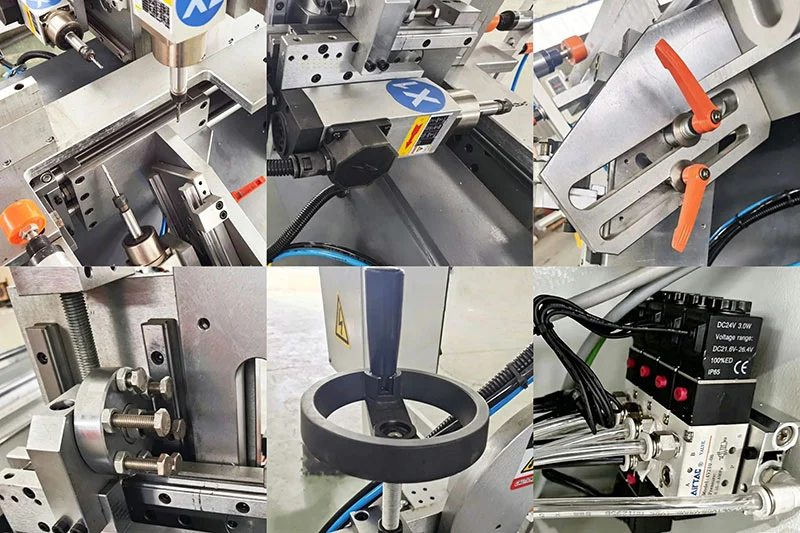

Chi tiết sản phẩm

• Ba đầu phay- được cấu hình để gia công rãnh nước và lỗ khí trên các biên dạng cửa và cửa sổ UPVC.
• Động cơ trục chính tốc độ cao- tốc độ quay tối đa lên tới 24.000 vòng/phút đối với các cạnh rãnh sạch.
• Đầu số 3 (xiên)- góc phay có thể được đặt thủ công để phù hợp với góc rãnh yêu cầu.
• Điểm dừng độ sâu điều chỉnh nhanh— giảm thời gian thiết lập khi chuyển đổi giữa các lô hồ sơ.
• Điều chỉnh chiều cao tay lái— cho phép người vận hành tinh chỉnh vị trí dao cắt dọc mà không cần dụng cụ.
• Linh kiện khí nén và điện— có nguồn gốc từ các nhà cung cấp được quốc tế công nhận và được nối dây để đáp ứng các yêu cầu của CE.

Đóng gói & Vận chuyển

MỗiMáy Phay Khe Nước Cửa Sổ PVC UPVCđược đóng gói trong thùng gỗ xuất khẩu tiêu chuẩn với lớp đệm xốp bên trong và dây đai thép. Thùng được đánh dấu rõ ràng bằng các ký hiệu xử lý và chi tiết vận chuyển. Điều kiện giao hàng là FOB Tế Nam hoặc Thanh Đảo, thường gửi đi trong vòng 15–25 ngày làm việc sau khi xác nhận đơn hàng. Báo cáo kiểm tra trước khi giao hàng và bản sao kỹ thuật số của chứng chỉ CE được cung cấp trước khi máy rời khỏi nhà máy.

Câu hỏi thường gặp

Câu hỏi 1: Máy phay rãnh nước cửa sổ PVC UPVC này có thể xử lý những vật liệu gì?

Trả lời: Nó được chế tạo cho các cấu hình cửa và cửa sổ UPVC và PVC.

Câu 2: Máy có yêu cầu người vận hành có tay nghề cao không?

Trả lời: Việc điều khiển dựa trên bảng điều khiển bằng nút nhấn đơn giản. Người vận hành có thể tìm hiểu quy trình làm việc một cách nhanh chóng và cung cấp hướng dẫn chi tiết.

Câu 3: Máy có thể xay được khe nước 45° không?

Đ: Vâng. Đầu phay xiên hỗ trợ phay khe 45° và duy trì tính đối xứng trái-phải trên biên dạng.

Q4: Nguồn điện có thể tùy chỉnh được không?

A: Cấu hình tiêu chuẩn sử dụng điện áp 220V 50/60Hz. Điện áp khác có thể được sắp xếp khi đặt hàng.

Câu 5: Tính năng thay đổi công cụ tự động hoạt động như thế nào?

A: Cơ cấu đầu dưới thay đổi và siết chặt dao cắt theo một chuyển động, cho phép hoàn thành khe mà không cần dừng lại để điều chỉnh dụng cụ thủ công.

Q6: Phạm vi chiều dài phay là gì?

Trả lời: Chiều dài phay có thể điều chỉnh từ 30 mm đến 60 mm.

Q7: Máy có kèm theo phần mềm hoặc hướng dẫn không?

A: Bao gồm giao diện phần mềm bằng tiếng Anh và hướng dẫn vận hành. Hệ thống có thể nhập dữ liệu bản vẽ từ AutoCAD.

Q8: Kích thước và trọng lượng tổng thể là bao nhiêu?

A: 1150 × 1100 × 1700 mm, tổng trọng lượng 200 kg.

Q9: Phụ tùng thay thế có sẵn không?

Đ: Vâng. Các vật tư tiêu hao như bánh xe cắt và dụng cụ cài đặt có sẵn dưới dạng các vật dụng tùy chọn và người dùng có thể thay thế các bộ phận thường bị mòn.
