Máy phay mặt tường rèm CNC 800mm

Shandong Lebulang Precision Machinery Co., Ltd., hoạt động dưới thương hiệu Lebulang Machine, đã sản xuất thiết bị gia công nhôm tại nhà máy Tế Nam, Trung Quốc từ năm 1996. Máy phay mặt CNC servo 3 trục này xử lý các cấu hình mặt tiền và tường rèm bằng nhôm, khung cửa và cửa sổ cũng như các cấu kiện ép đùn kiến ​​trúc. Nó có hành trình trục X 800 mm, trục xoay tự động từ 0° đến 90°, đế bằng gang chịu lực và kẹp đa biên dạng để sản xuất hàng loạt. Hệ thống CNC công nghiệp SYNTEC với HMI thân thiện với người dùng hỗ trợ nhập USB CAD và thư viện hồ sơ được tải sẵn để thiết lập nhanh chóng.

• Hành trình trục X 800mm:cácMáy phay mặt tường rèm CNC 800mmcung cấp chiều dài làm việc 800 mm dọc theo trục X, có thể chứa các cấu hình mặt tiền và tường rèm lớn trong một thiết lập duy nhất.
• Điều khiển servo CNC 3 trục:Các trục X, Y và Z được dẫn động bởi động cơ servo kết hợp với vít bi chính xác. Độ chính xác định vị được xác định ở mức ±0,02 mm, hỗ trợ kích thước mộng và rãnh nhất quán trong các lô sản xuất.
• Chân đế bằng gang chịu lực:Bệ máy được làm bằng gang, được thiết kế để giảm độ rung và duy trì sự ổn định trong quá trình phay tốc độ cao. Điều này góp phần tạo ra các mặt đầu nhẵn, không có gờ và tuổi thọ dụng cụ dài hơn.
• Tự động xoay trục chính 0° đến 90°:Trục phay có thể xoay từ 0° (ngang) đến 90° (dọc) dưới sự điều khiển của chương trình. Các đầu biên dạng ngang và dọc có thể được gia công trong một lần kẹp mà không cần định vị lại phôi hoặc dụng cụ bằng tay.
• Kẹp đa biên dạng:Bộ kẹp có thể cố định đồng thời 3 đến 5 biên dạng, cho phép xử lý hàng loạt các nguyên công phay cuối giống hệt nhau trong một chu kỳ.
• Hệ thống CNC công nghiệp SYNTEC:Bộ điều khiển bao gồm một HMI màu, cổng USB để nhập tệp CAD và các thư viện hồ sơ được tải sẵn với các dạng hình học mộng và khía phổ biến. Người vận hành chọn chương trình, tải hồ sơ và bắt đầu chu trình mà không cần viết mã G.

Máy phay mặt tường rèm CNC 800mm

Nó hoạt động như thế nào

cácMáy phay mặt tường rèm CNC 800mmhoạt động với việc người vận hành tải tối đa năm cấu hình nhôm vào thiết bị kẹp khí nén. Sau khi chọn chương trình gia công từ bộ điều khiển SYNTEC — từ thư viện được tải sẵn hoặc tệp được nhập CAD — chu trình sẽ bắt đầu. Các trục X, Y và Z được điều khiển bằng servo định vị dao phay ở đầu biên dạng đầu tiên. Trục chính có thể tự động xoay trong khoảng từ 0° đến 90° để gia công cả bề mặt ngang và dọc mà không cần tháo phôi. Dao phay cacbua Φ350 mm chạy ở tốc độ 2800 vòng/phút sẽ loại bỏ vật liệu để tạo thành mộng, khía và rãnh. Độ sâu mộng tối đa là 100 mm và mặt cắt ngang tối đa rộng 330 mm x cao 180 mm. Sau khi hoàn thành trình tự được lập trình ở một đầu, các trục sẽ định vị lại phôi gia công tiếp theo. Sau khi tất cả các biên dạng trong lô được hoàn thành, kẹp sẽ nhả ra và người vận hành sẽ tháo các bộ phận được gia công.

Thành phần chính

• Giường máy bằng gang:Cung cấp nền tảng cứng chắc, giảm rung cho ray dẫn hướng tuyến tính và trục chuyển động. Khối lượng vật đúc giúp duy trì độ ổn định khi cắt trong quá trình phay nặng.
• Động cơ servo và vít bi (X/Y/Z):Bộ truyền động servo AC có vít bi nối đất chính xác mang lại độ chính xác định vị ±0,02 mm trên hành trình trục X 800 mm, khả năng chịu đựng chiều rộng 330 mm và khả năng chịu đựng chiều cao 180 mm.

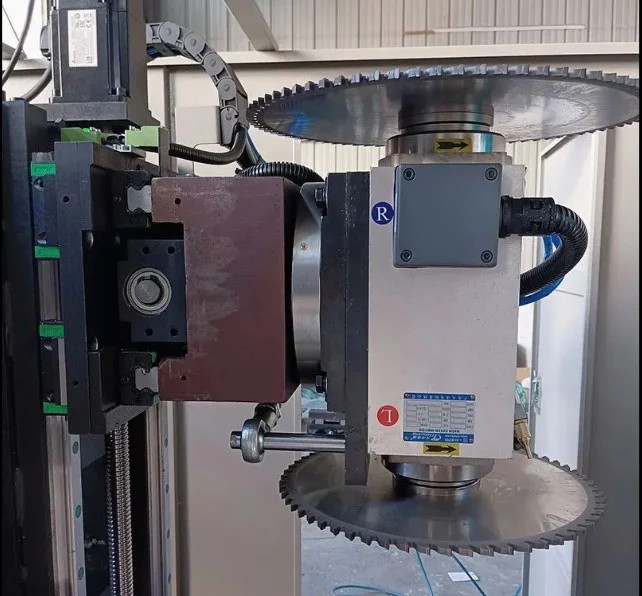

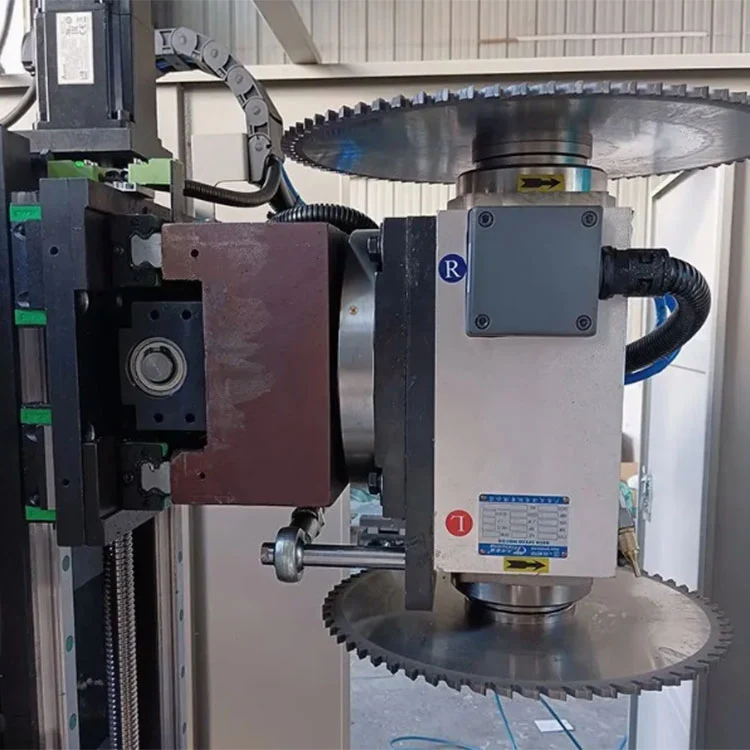

• Cụm trục quay:Một động cơ 3 kW dẫn động dao phay Φ350 mm với tốc độ 2800 vòng/phút. Vỏ trục xoay từ 0° đến 90° dưới sự điều khiển servo để tự động chuyển đổi giữa phay đầu ngang và phay dọc.

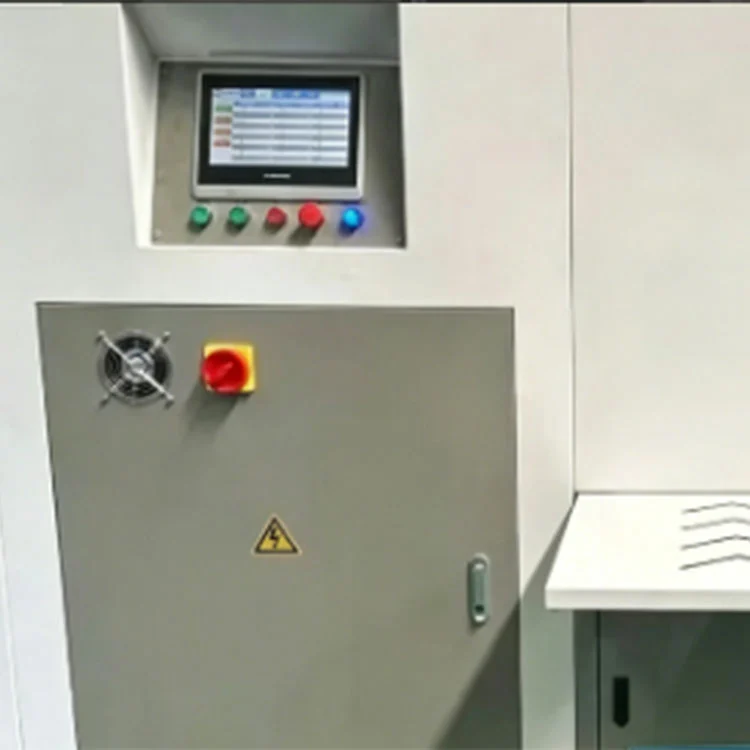

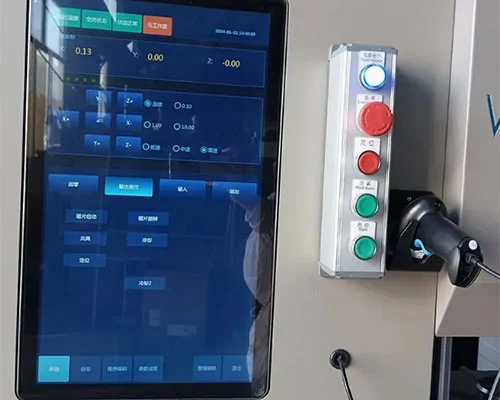

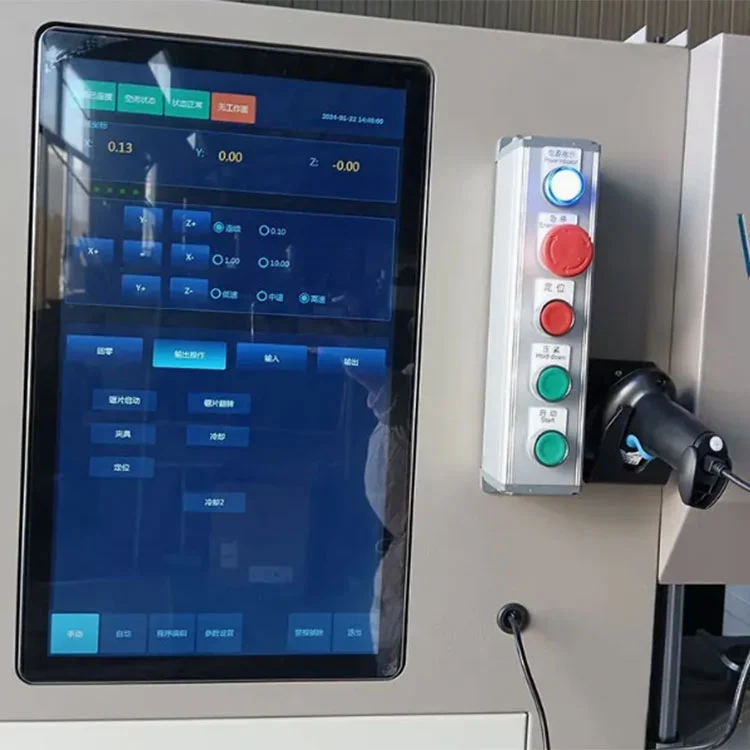

• Bộ điều khiển CNC SYNTEC:Hệ thống CNC cấp công nghiệp với màn hình cảm ứng màu HMI. Lưu trữ thư viện hồ sơ, nhập bản vẽ CAD qua USB và quản lý chuyển động trục, xoay trục chính và trình tự kẹp.

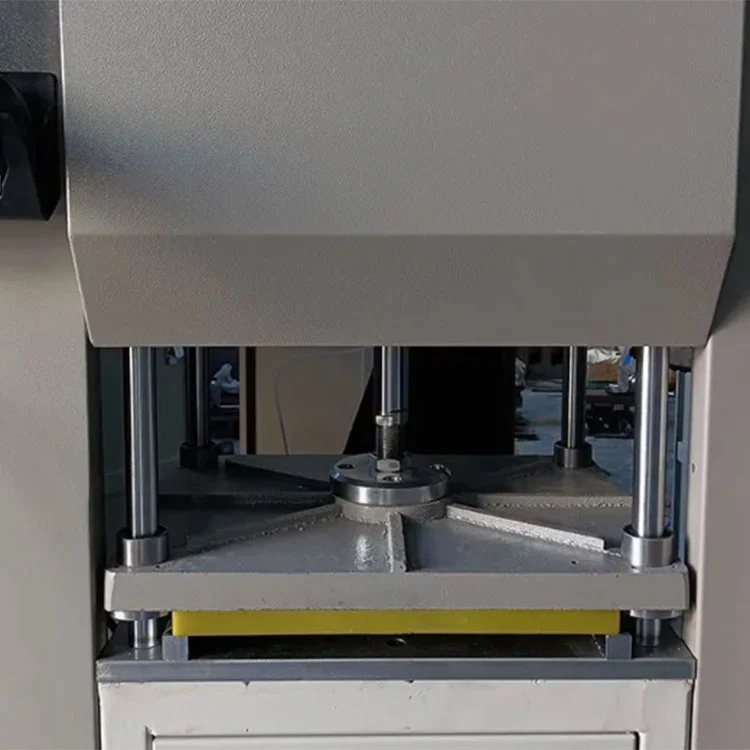

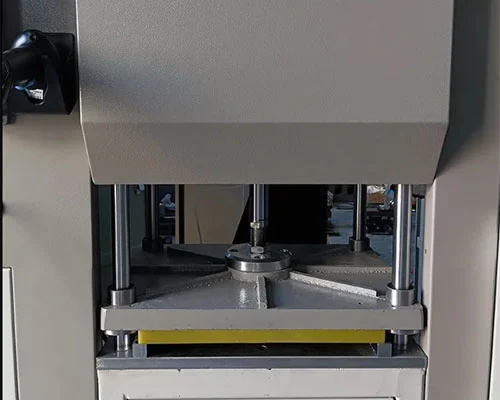

• Kẹp đa biên dạng khí nén:Giữ 3 đến 5 hồ sơ cùng một lúc. Lực kẹp được điều chỉnh bởi nguồn cung cấp áp suất không khí được đặt trong khoảng từ 0,5 đến 0,8 MPa. Hàm chèn có thể được thay đổi cho các mặt cắt ngang khác nhau.
• Bao vây an toàn:Các tấm bảo vệ bao phủ khu vực xay xát trong quá trình vận hành. Mạch dừng khẩn cấp sẽ dừng tất cả các trục và chuyển động quay của trục chính khi được kích hoạt.

Ứng dụng

cácMáy phay mặt tường rèm CNC 800mmđược sử dụng cho:

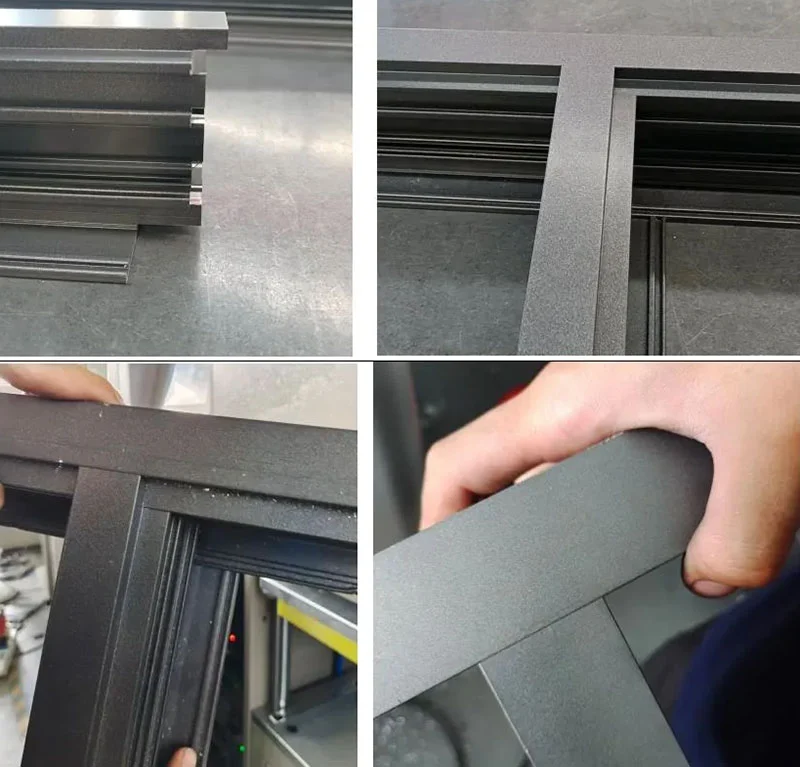

• Phay mặt tường và mặt tiền bằng nhôm.
• Gia công thanh cửa và khung cửa sổ và mộng ngang.
• Cấu hình nhôm kiến ​​trúc và cắt rãnh.

Đóng gói & Vận chuyển

1. Bọc màng toàn bộ máy để chống ẩm.
2. Đệm viền chống va đập ở tất cả các góc và phần nhô ra.
3. Thùng và pallet bằng gỗ dán không khử trùng có dây đai thép để vận chuyển an toàn.

Nhà sản xuất & Bảo hành

• Nhà sản xuất thành lập:Shandong Lebulang Precision Machinery Co., Ltd. đã sản xuất thiết bị gia công nhôm và PVC tại cơ sở Tế Nam, Trung Quốc từ năm 1996.Máy phay mặt tường rèm CNC 800mmđược cung cấp trực tiếp tại nhà máy với chứng nhận CE và ISO 9001.
• Bảo hành và hỗ trợ:Bảo hành một năm bao gồm cấu trúc chính chống lại các lỗi sản xuất. Hỗ trợ kỹ thuật từ xa, video vận hành và hướng dẫn sử dụng bằng tiếng Anh được cung cấp miễn phí.
• Phụ tùng thay thế:Các mặt hàng thường được thay thế như dao phay, hàm kẹp và vòng đệm đều được dự trữ trong kho và có thể được gửi đi cùng với các chuyến hàng vận chuyển hàng hóa thông thường.
• Tùy chỉnh:Cấu hình OEM và ODM được chấp nhận. Thông số kỹ thuật về điện áp, hành trình trục X và trục chính có thể được điều chỉnh theo yêu cầu của khách hàng.

Câu hỏi thường gặp

Câu 1: Máy này có thể xử lý những cấu hình nào?

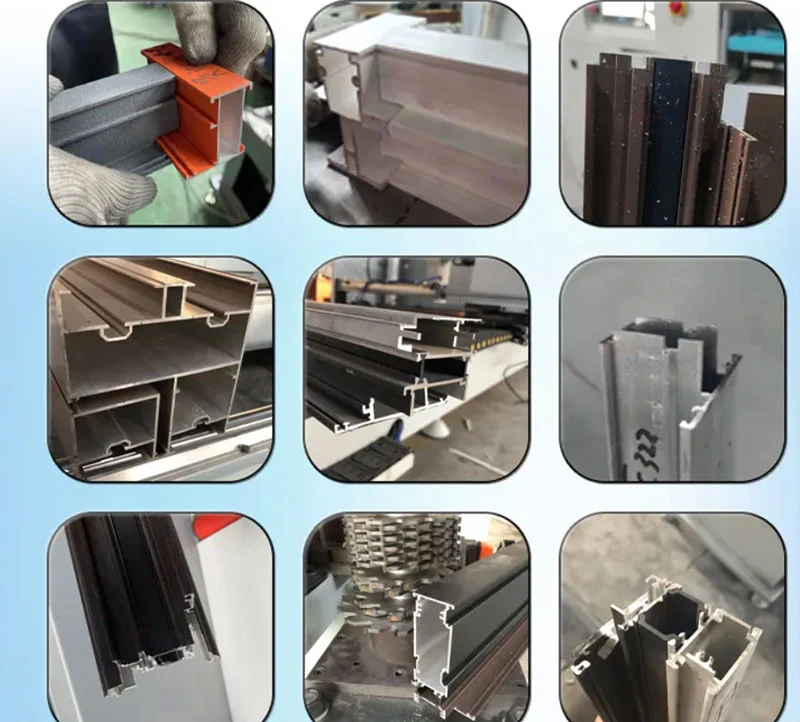

Trả lời: Nó được thiết kế cho các cấu hình tường rèm bằng nhôm, ép đùn mặt tiền, và các phần khung cửa và cửa sổ. Mặt cắt ngang xử lý tối đa rộng 330 mm x cao 180 mm, với độ sâu mộng lên tới 100 mm.

Câu 2: Trục xoay tự động hoạt động như thế nào?

A: Trục xoay quay từ 0° (ngang) đến 90° (dọc) dưới điều khiển servo. Điều này cho phép máy phay cả hai đầu biên dạng ngang và dọc trong một lần kẹp mà không cần người vận hành phải định vị lại phôi hoặc thay đổi dụng cụ bằng tay.

Câu 3: Có thể gia công bao nhiêu biên dạng cùng một lúc?

Trả lời: Thiết bị kẹp khí nén có thể giữ đồng thời 3 đến 5 cấu hình, tùy thuộc vào mặt cắt ngang của cấu hình. Tất cả các biên dạng được kẹp đều được gia công trong cùng một chu trình.

Q4: Lập trình có khó không?

Trả lời: Bộ điều khiển SYNTEC bao gồm các thư viện hồ sơ được tải sẵn với các dạng hình học mộng và khía phổ biến. Các tập tin CAD cũng có thể được nhập qua USB. Người vận hành chọn chương trình từ màn hình cảm ứng và bắt đầu chu trình. Một hướng dẫn sử dụng và video hoạt động bằng tiếng Anh được cung cấp.

Câu 5: Nguồn điện có thể được tùy chỉnh cho các quốc gia khác nhau không?

Đ: Vâng. Cấu hình tiêu chuẩn sử dụng nguồn điện ba pha 380V/50Hz. Các điện áp và tần số khác có thể được chỉ định tại thời điểm đặt hàng để phù hợp với tiêu chuẩn điện của địa phương.
