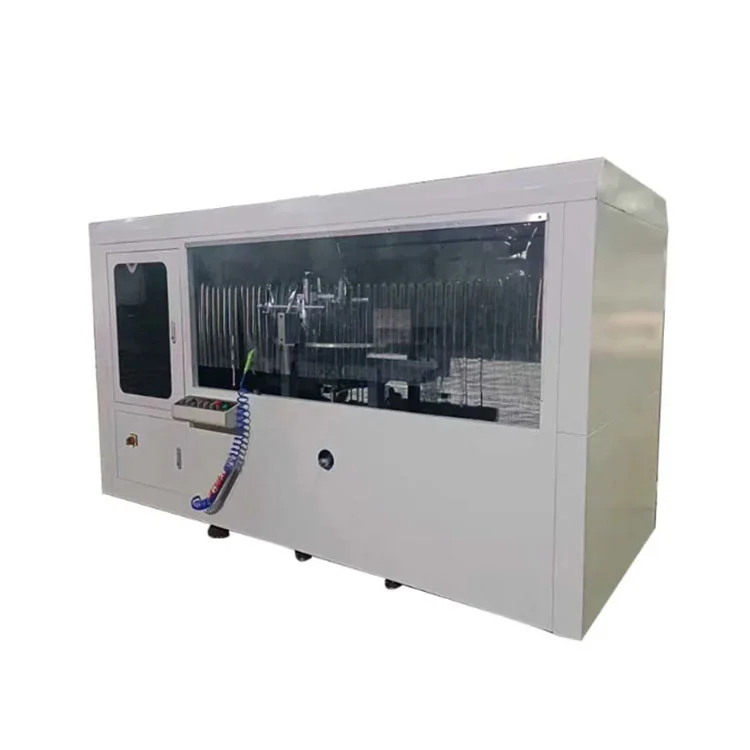

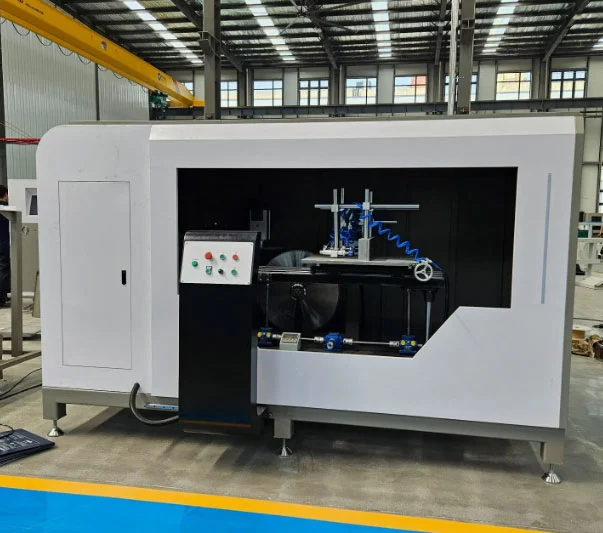

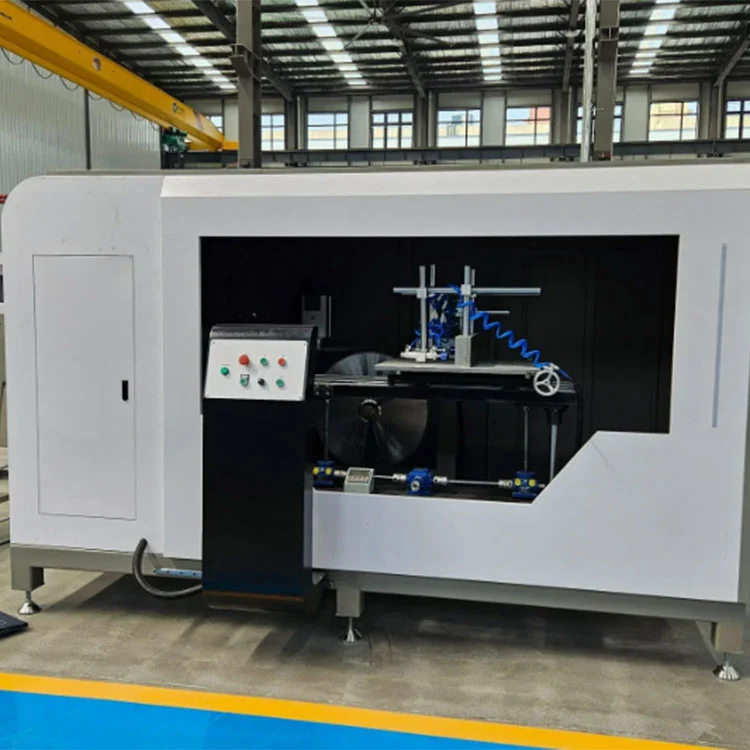

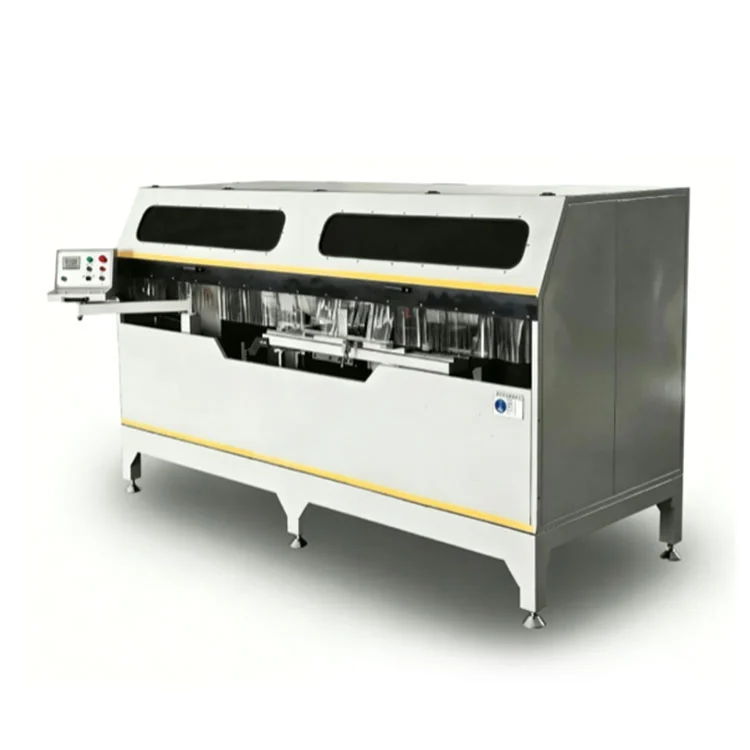

Cưa xẻ tường hạng nặng

Máy cưa khía CNC hai lưỡi này được chế tạo để cắt các rãnh, rãnh và các góc ghép trong các cấu hình tường rèm bằng nhôm, song cửa, thanh ngang và các vật liệu ép đùn kiến ​​trúc. Hai động cơ 2,2 kW dẫn động một cặp lưỡi cưa cacbua Φ550 mm ở tốc độ 2800 vòng/phút, với mỗi lưỡi dao xoay ±45° dưới điều khiển hiển thị kỹ thuật số. Hệ thống cấp khí nén thủy lực đẩy bộ lưỡi cắt ở tốc độ có thể điều chỉnh từ 0–3 m/phút và kẹp khí nén cố định phôi theo hướng dọc và ngang. Khung thép hàn và gang trải qua quá trình xử lý lão hóa rung để duy trì sự ổn định dưới tải trọng cắt liên tục.

Cưa xẻ tường hạng nặng

Đặc trưng

Khung máy

cácCưa xẻ tường hạng nặngđược xây dựng với kết cấu thép hàn thành dày và dầm gang. Việc lắp ráp được lão hóa rung trước khi gia công, một quá trình nhằm giảm bớt ứng suất bên trong và giảm khả năng biến dạng theo thời gian. Độ ổn định đạt được dưới tải trọng cắt giúp duy trì hình dạng khía nhất quán trong quá trình sản xuất kéo dài.

Lưỡi cưa kép

Hai lưỡi cắt bằng cacbua Φ550 mm, mỗi lưỡi được dẫn động bằng động cơ 2,2 kW ở tốc độ 2800 vòng/phút, mang lại tác dụng cắt. Cả hai lưỡi dao có thể được thiết lập để xoay ±45°, cho phép cắt khía và cắt góc ghép trên các biên dạng tường rèm mà không cần thay đổi dụng cụ. Đường kính lưỡi dao và hình dạng răng được chọn để cắt nhôm, nhằm đạt được lớp hoàn thiện không có gờ mà thường không cần đánh bóng lần thứ hai.

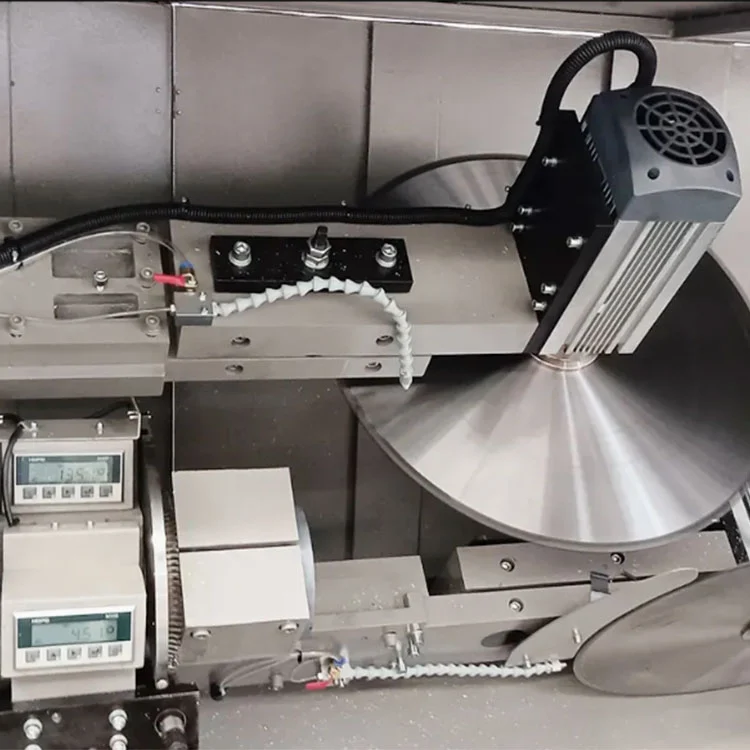

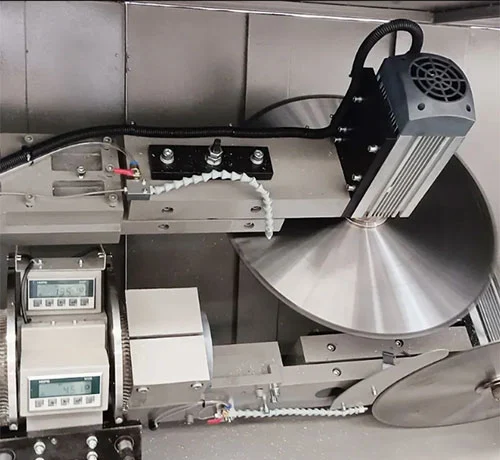

Điều khiển màn hình kỹ thuật số

Màn hình kỹ thuật số trên thang đo từ tính hiển thị góc cắt và chiều cao bàn làm việc trong thời gian thực. Độ chính xác định vị được xác định ở mức ±0,1 mm. Người vận hành đặt góc mong muốn bằng cách sử dụng màn hình kỹ thuật số và vị trí lưỡi dao được điều chỉnh tương ứng, cung cấp tham chiếu cho các thiết lập có thể lặp lại trong các lô sản xuất.

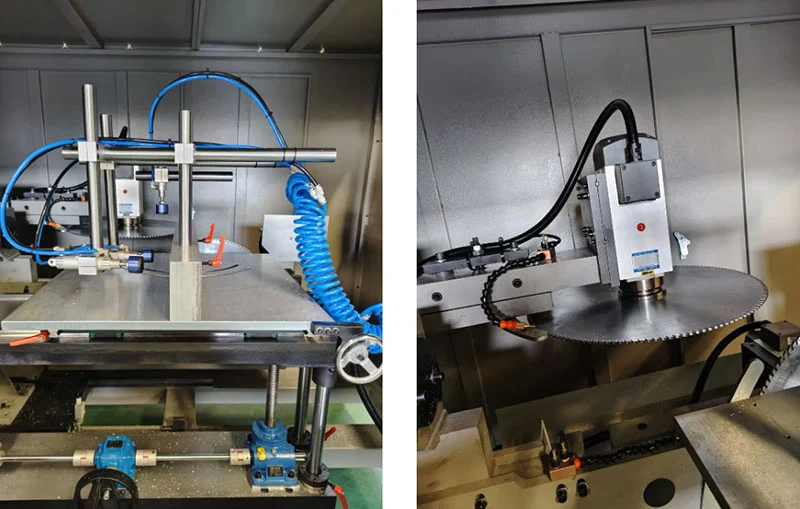

Kẹp khí nén

Các thiết bị khí nén dọc và ngang, được cung cấp áp suất không khí 0,5–0,8 MPa, giữ cấu hình nhôm trong chu trình cắt. Lực kẹp được phân bổ để cố định phôi mà không để lại vết trên bề mặt. Việc kẹp và nhả được điều khiển thông qua trình tự chu trình của máy.

Cho ăn bằng khí nén

Việc cấp lưỡi sử dụng hệ thống khí nén thủy lực với phạm vi tốc độ có thể điều chỉnh trong khoảng 0–3 m/phút. Tốc độ tiến dao được kiểm soát giúp tránh biến dạng biên dạng và kẹt lưỡi, đặc biệt khi cắt các tấm ép đùn thành rèm có mặt cắt ngang dày hơn hoặc lớn hơn.

An toàn và bảo vệ môi trường

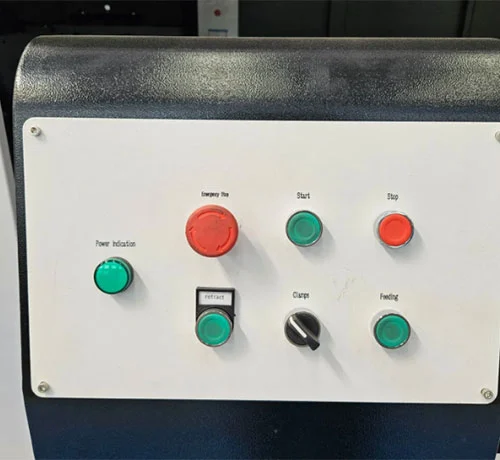

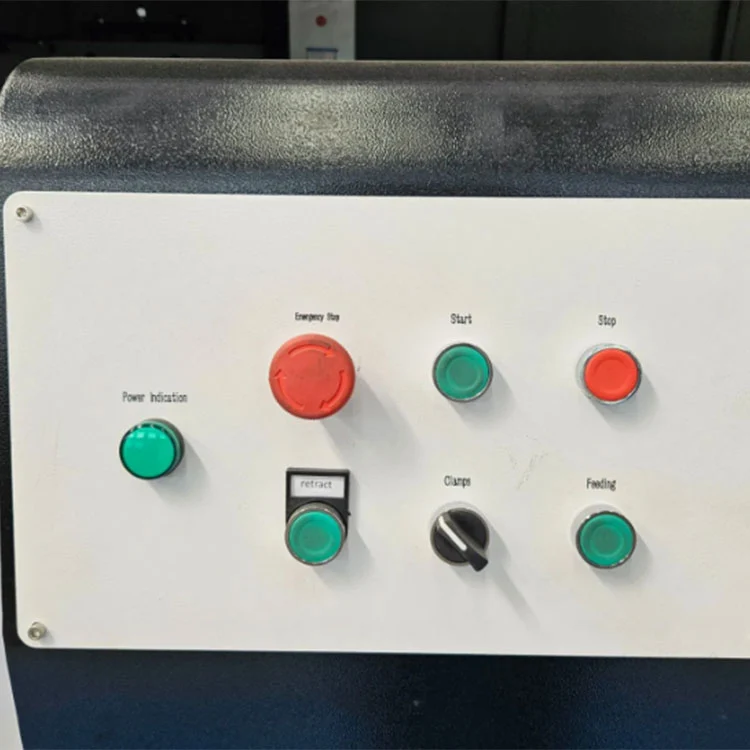

Vỏ bảo vệ an toàn toàn diện với các tấm trong suốt bao quanh khu vực cắt. Nút dừng khẩn cấp, bảo vệ quá tải và cảm biến chống va chạm được bao gồm. Hệ thống làm mát phun sương tích hợp giúp giảm nhiệt và bụi khi cắt, giữ cho khu vực làm việc ngay lập tức sạch sẽ hơn và đáp ứng các yêu cầu tiêu chuẩn về an toàn xưởng.

Nó hoạt động như thế nào

1. Người vận hành đặt cấu hình nhôm lên bàn làm việc và kích hoạt các kẹp khí nén để cố định phôi theo cả hướng dọc và ngang.
2. Góc cắt mong muốn được thiết lập bằng cách sử dụng màn hình kỹ thuật số thang đo từ tính và các lưỡi cưa kép được định vị tương ứng trong phạm vi ±45°.
3. Hệ thống cấp khí nén thủy lực đẩy các lưỡi quay vào biên dạng với tốc độ được kiểm soát (0–3 m/phút), cắt các rãnh, rãnh hoặc góc ghép trong một lần chạy.
4. Hệ thống CNC hỗ trợ nhập đồ họa CAD và lập trình đồ họa, cho phép người vận hành xác định các mẫu khía, vị trí lỗ và kích thước khe trực tiếp từ các tệp thiết kế.
5. Cấu hình động cơ servo đầy đủ ba trục (trục X, Y, Z được dẫn động bằng thanh răng, bánh răng và vít bi) cho phép liên kết ba trục thực sự để khoan, phay rãnh, lỗ tròn, lỗ có hình dạng đặc biệt, lỗ khóa và mũi khoan trong một lần kẹp.
6. Bàn làm việc lật ba mặt tùy chọn cho phép gia công biên dạng trên ba mặt mà không cần định vị lại, nâng cao hiệu quả xử lý đối với các vật liệu ép đùn nhôm phức tạp.
7. Sau khi chu trình cắt hoàn tất, các lưỡi dao rút lại, kẹp nhả ra và biên dạng gia công được tháo ra.

Nhà sản xuất & Bảo hành

Shandong Lebulang Precision Machinery Co., Ltd., hoạt động với tên gọi Lebulang Machine, đã sản xuất thiết bị gia công nhôm tại nhà máy Tế Nam, Trung Quốc từ năm 1996.Cưa xẻ tường hạng nặngđược cung cấp trực tiếp tại nhà máy với chứng nhận CE và ISO. Bảo hành 12 tháng áp dụng cho kết cấu chính. Hỗ trợ kỹ thuật từ xa, video đào tạo vận hành và sách hướng dẫn bằng tiếng Anh được bao gồm. Việc đào tạo và vận hành tại chỗ có thể được sắp xếp với chi phí bổ sung. Các phụ tùng thay thế như lưỡi cưa, vòng đệm khí nén và các bộ phận dẫn hướng đều được dự trữ để gửi đi.

Câu hỏi thường gặp

Câu hỏi 1: Kích thước hồ sơ tối đa mà máy này có thể xử lý là bao nhiêu?

Đáp: Model tiêu chuẩn xử lý các biên dạng lên tới 300×250 mm với độ sâu cắt tối đa là 175 mm. Cấu hình tùy chỉnh cho các phần lớn hơn lên tới 350×300 mm có sẵn theo yêu cầu.

Câu 2: Nó có thể cắt các góc khác ngoài ±45° không?

Đáp: Model tiêu chuẩn hỗ trợ cắt góc tùy ý trong phạm vi ±45° ở cả hai bên. Phiên bản CNC tùy chọn mở rộng phạm vi lên ±90° cho các hình dạng biên dạng phức tạp hơn.

Câu 3: Độ chính xác xử lý là gì?

Đáp: Độ chính xác định vị được chỉ định ở mức ±0,1 mm, với độ chính xác định vị lặp lại là ±0,05 mm trong các điều kiện hoạt động nhất quán.

Q4: Bạn có cung cấp dịch vụ sau bán hàng và đào tạo không?

Trả lời: Đào tạo vận hành trực tuyến miễn phí và hỗ trợ kỹ thuật từ xa được cung cấp. Việc đào tạo và lắp đặt tại chỗ có thể được sắp xếp riêng. Áp dụng bảo hành 12 tháng và hỗ trợ kỹ thuật trọn đời.

Câu 5: Máy có phù hợp để sản xuất hàng loạt không?

Trả lời: Hệ thống cấp liệu, kẹp khí nén và cắt đồng bộ lưỡi kép được thiết kế để sản xuất liên tục trong các cơ sở chế tạo vách ngăn. Năng lực sản xuất hàng tháng từ nhà máy là khoảng 50 bộ.
