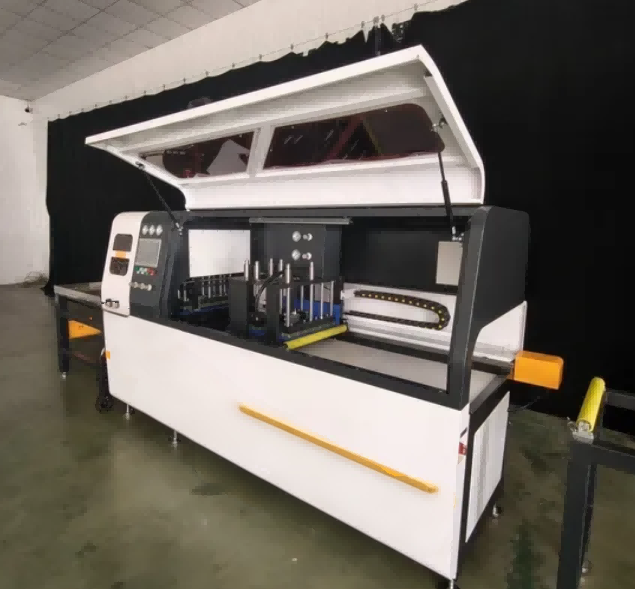

Máy cưa đĩa CNC có độ chính xác cao dành cho định hình nhôm công nghiệp

Thông số kỹ thuật

Cách thức hoạt động của cưa

cácMáy cưa đĩa CNC cho định hình nhôm công nghiệphoạt động với trục cấp liệu được điều khiển bằng servo giúp định vị cấu hình bên dưới lưỡi cưa theo chiều dài được nhập trên màn hình cảm ứng. Người vận hành tải khối nhôm ép đùn lên bàn lăn đầu vào, chọn chương trình cắt từ bộ nhớ hoặc nhập kích thước mới và bắt đầu chu trình. Kẹp khí nén tham gia theo cả hướng dọc và ngang để giữ biên dạng dựa vào các điểm dừng tham chiếu. Đầu cưa, được trang bị một xi lanh giảm chấn khí-lỏng, đi xuống vật liệu với tốc độ tiến dao được kiểm soát để tạo ra vết cắt vuông, không có gờ. Một bình xịt chất lỏng cắt dạng nguyên tử làm mát lưỡi dao và phôi trong quá trình cắt. Sau khi lưỡi dao rút lại, các kẹp sẽ nhả ra và nguồn cấp dữ liệu servo sẽ đưa biên dạng đến vị trí cắt tiếp theo. Cấu hình tiêu chuẩn cắt ở 90° và ±45°. Với mô-đun góc CNC tùy chọn, đầu cưa sẽ quay theo bất kỳ góc nào trong khoảng từ 22,5° đến 157,5° dưới sự điều khiển của chương trình.

Các tính năng chính

Độ chính xác khi cắt ±0,1 mm – Cấp liệu được điều khiển bằng servo đảm bảo khả năng lặp lại đặc biệt.

Chu trình hoàn toàn tự động - Tích hợp tự động tải, kẹp, cắt và dỡ tải.

Khung chịu lực cao – Cấu trúc thép hàn giảm căng thẳng giúp giảm độ rung và kéo dài tuổi thọ của lưỡi dao.

Cắt không gờ – Tốc độ lưỡi cắt được tối ưu hóa và hệ thống làm mát bằng sương mù giúp giảm thiểu quá trình xử lý sau.

Cắt góc linh hoạt – Tiêu chuẩn 45° / 90°; góc tùy chỉnh có sẵn theo yêu cầu.

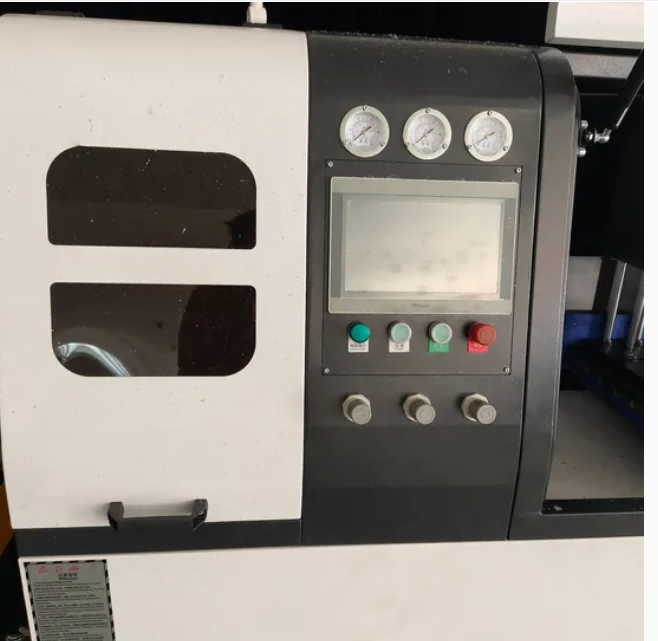

Giao diện CNC thân thiện với người dùng – HMI màn hình cảm ứng trực quan để thiết lập nhanh và đào tạo tối thiểu.

An toàn là trên hết - Bảo vệ khép kín hoàn toàn với khóa liên động an toàn và tủ điện tuân thủ CE

Kịch bản ứng dụng

Hồ sơ cửa sổ và cửa nhôm

Hệ thống tường rèm và mặt tiền

Cắt khung tấm năng lượng mặt trời

Máy ép đùn nhôm công nghiệp

Vận chuyển đường sắt và các bộ phận nhôm ô tô

Hồ sơ nội thất và tản nhiệt

Máy cưa tròn CNC cho các cấu hình nhôm công nghiệp Mô-đun nâng cấp tùy chọn

1. Cấu trúc cắt không đuôi (đuôi dư 5mm, tận dụng vật liệu cao)
2. Dây chuyền con lăn xếp dỡ tự động cho biên dạng dài 6m
3. Mô-đun cắt góc tùy ý CNC (22,5°--157,5°)
4. Bộ thu bụi lưu trữ chip công suất lớn
5. Mô-đun thống kê dữ liệu và chẩn đoán trực tuyến từ xa IoT
6. Gói đồ gá kẹp đồng bộ nhiều mảnh
7. Hành trình nạp kéo dài tùy chỉnh lên tới 12000mm

Quy trình làm việc

Tải tự động - Hồ sơ được tải thông qua băng tải con lăn hoặc máy tải tự động.

Định vị chính xác – Cấp liệu bằng động cơ servo đảm bảo chiều dài cắt chính xác.

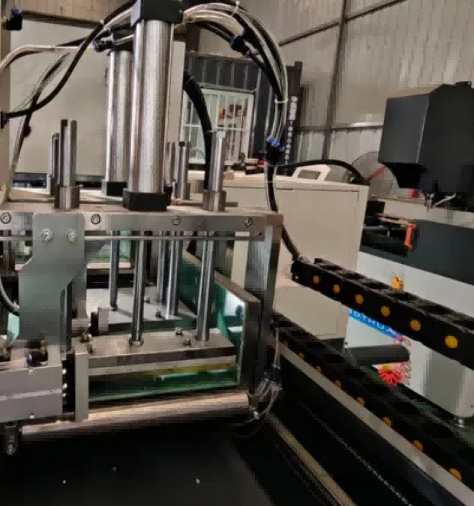

Kẹp an toàn – Kẹp khí nén/thủy lực giữ chắc các cấu hình.

Cắt tốc độ cao – Đầu cưa được điều khiển bằng CNC thực hiện các vết cắt chính xác, sạch sẽ.

Loại bỏ phoi & làm mát – Làm mát tích hợp và băng tải phoi giúp không gian làm việc luôn sạch sẽ

Câu hỏi thường gặp

Máy cưa CNC này có thể cắt những cấu hình nào?

Trả lời: Nó được thiết kế cho các cấu hình nhôm công nghiệp, bao gồm các phần cửa sổ/cửa ra vào, tường rèm và khung năng lượng mặt trời. Các giải pháp tùy chỉnh có sẵn cho các sản phẩm ép đùn lớn hơn.

Câu 2: Máy có hoàn toàn tự động không?

Đ: Vâng. Nó hỗ trợ nạp, kẹp, cắt và dỡ tải tự động, chỉ cần một người vận hành.

Câu 3: Nó có thể cắt ở các góc khác 90° không?

Đ: Vâng. Các mẫu tiêu chuẩn hỗ trợ 45° và 90°; cắt góc tùy chỉnh có sẵn theo yêu cầu.

Q4: Độ chính xác cắt là gì?

Trả lời: Độ chính xác cấp liệu là ± 0,1 mm, đảm bảo độ lặp lại cao cho sản xuất hàng loạt.
