Trung tâm gia công giàn 5 trục cho tường rèm

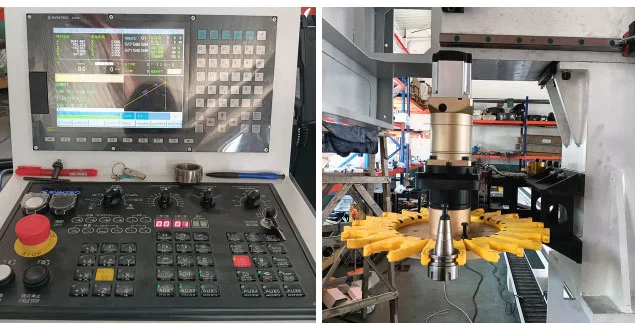

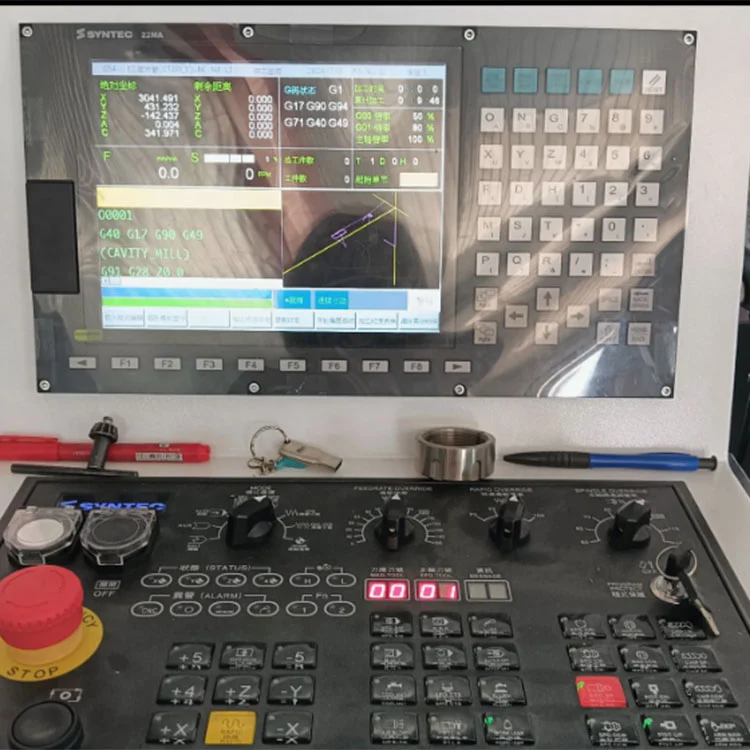

Được sản xuất bởi Lebulang Machine tại nhà máy Tế Nam, Trung Quốc - hoạt động từ năm 1996 -Trung tâm gia công giàn 5 trục cho tường rèmcó chứng nhận CE và ISO 9001 và được cung cấp trực tiếp tại nhà máy với sự hỗ trợ OEM/ODM. Trung tâm CNC 5 trục giàn chuyển động này xử lý các biên dạng vách ngăn bằng nhôm dài bằng một lần kẹp duy nhất, thực hiện phay, khoan, cưa và tarô trên nhiều mặt. Trục xoay HSD tốc độ cao (12kW hoặc 15kW, lên tới 18000 vòng/phút) và ổ chứa 12 dụng cụ cùng với trạm lưỡi cưa chuyên dụng (tối đa 400mm) cho phép thay dao tự động. Bộ điều khiển 5 trục Siemens 828D hoặc OSAI cung cấp RTCP, gia công con lắc và đo dao tự động. Hành trình trục X tiêu chuẩn là 6500mm, có thể mở rộng lên 9400mm.

Các tính năng chính

• Gia công đồng thời 5 trục:Các trục X, Y, Z, A và C phối hợp với nhau theo RTCP để giữ cho đầu dao chính xác trên đường đi. Một thiết lập đạt đến năm mặt và kết thúc biên dạng, loại bỏ việc cố định lại.
• Dung lượng cấu hình dài:Trục X di chuyển lên tới 6500mm theo tiêu chuẩn (7000mm hoặc 9400mm tùy chọn) xử lý việc ép đùn tường rèm có chiều dài đầy đủ mà không cần định vị lại.

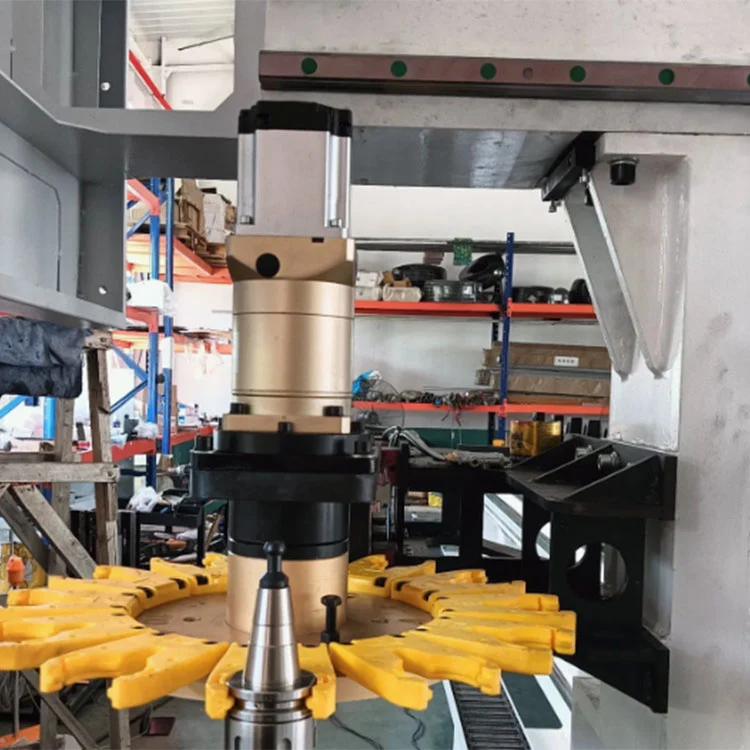

• Tích hợp cưa và phay:Một khay đựng dụng cụ có 12 vị trí và một trạm lưỡi cưa liền kề (Φ400mm) tự động chuyển đổi giữa dao phay ngón, mũi khoan, mũi taro và cưa tròn để cắt theo chiều dài và khía khía trong một chương trình.
• Trục chính HSD:Động cơ làm mát bằng không khí 12kW hoặc 15kW mang lại tốc độ từ 0 đến 18000 vòng/phút, phù hợp với hợp kim nhôm và thép định hình thành mỏng.
• Độ chính xác và độ lặp lại:Dẫn hướng tuyến tính và vít bi điều khiển bằng servo cho khả năng định vị ±0,01mm và độ lặp lại ±0,005mm, đáp ứng dung sai mối nối chặt yêu cầu trong các bức tường rèm thống nhất.
• Hoạt động của con lắc:Bộ điều khiển hỗ trợ chế độ con lắc — gia công một phôi trong khi người vận hành tải phôi khác trên vùng cố định riêng biệt, giảm thời gian nhàn rỗi.

Thông số kỹ thuật

Nó hoạt động như thế nào

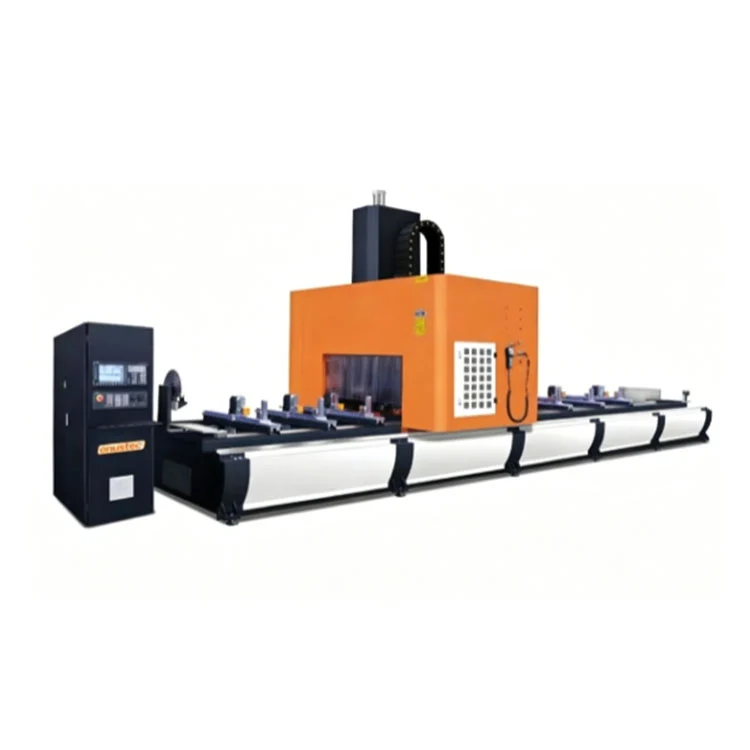

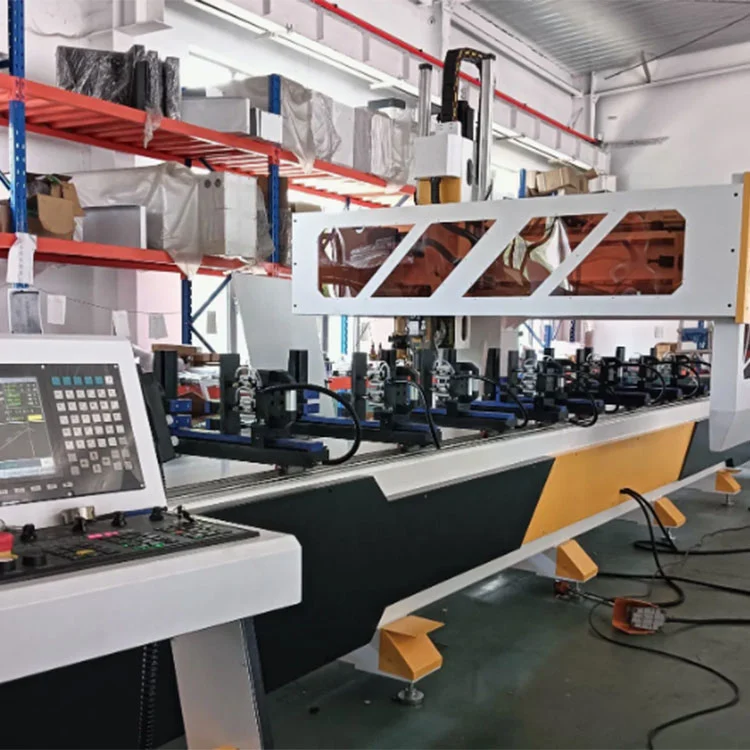

cácTrung tâm gia công giàn 5 trục cho tường rèmhoạt động với một giàn di chuyển trên một bàn làm việc cố định. Người vận hành đặt khối nhôm đùn lên bàn và kích hoạt kẹp bằng khí nén hoặc thủy lực. Chương trình mã G được viết sẵn sẽ được tải thông qua bộ điều khiển của Siemens hoặc OSAI. Giàn trục di chuyển dọc theo trục X đến vị trí gia công đầu tiên và đầu 5 trục đưa trục xoay đến góc yêu cầu. RTCP tự động bù đắp cho độ lệch chiều dài dao trong quá trình chuyển động quay, do đó đầu dao đi theo đường dẫn được lập trình một cách chính xác. Các hoạt động như khoan, phay, taro và cưa được thực hiện trên nhiều mặt mà không cần tháo biên dạng. Khi trình tự gia công kết thúc tại một vùng, giàn di chuyển sang vùng tiếp theo hoặc máy chuyển sang chế độ con lắc, cho phép người vận hành dỡ một bộ phận đã hoàn thiện và tải một bộ phận mới trong khi tiếp tục gia công trên vật cố định liền kề. Chip được loại bỏ bằng một băng tải tích hợp.

Phạm vi ứng dụng chính

Các ứng dụng điển hình choTrung tâm gia công giàn 5 trục cho tường rèmbao gồm:

1. Hệ thống khung vách nhôm đúc liền khối nhà cao tầng
2. Đùn mặt tiền bằng kính khung ẩn và khung lộ thiên
3. Các mối nối góc tường rèm và mặt cắt mặt tiền có hình dạng đặc biệt
4. Phòng tắm nắng, giếng trời, cửa nhôm kính lớn
5. Giá đỡ bằng nhôm cho tường rèm kính được đỡ điểm
6. Mặt dựng nhôm công nghiệp và profile tường thép trang trí
7. Cấu hình nhôm nhẹ hàng không vũ trụ (tương thích với nhiều ngành)

Nguyên liệu thô phù hợp: Hợp kim nhôm 6063, ép đùn rỗng, nhôm nguyên khối, thép thành mỏng, profile kiến ​​trúc PVC.

Câu hỏi thường gặp

Hỏi: Làm thế nào để sử dụng máy của bạn?

Trả lời: Mỗi máy đều trải qua quá trình kiểm tra và điều chỉnh tại nhà máy trước khi vận chuyển. Một hướng dẫn bằng video toàn diện và tài liệu bằng văn bản được cung cấp. Hỗ trợ từ xa cũng có sẵn cho các câu hỏi thiết lập và khắc phục sự cố.

Hỏi: Thời gian giao hàng là bao lâu?

Trả lời: Quá trình sản xuất thường mất 15‑25 ngày làm việc sau khi nhận được khoản thanh toán tiền đặt cọc.

Hỏi: Điều khoản thanh toán là gì?

A: Đặt cọc 30% T / T sau khi xác nhận đơn hàng, 70% số dư còn lại phải thanh toán trước khi giao hàng.

Q: Bạn là nhà máy hay công ty thương mại?

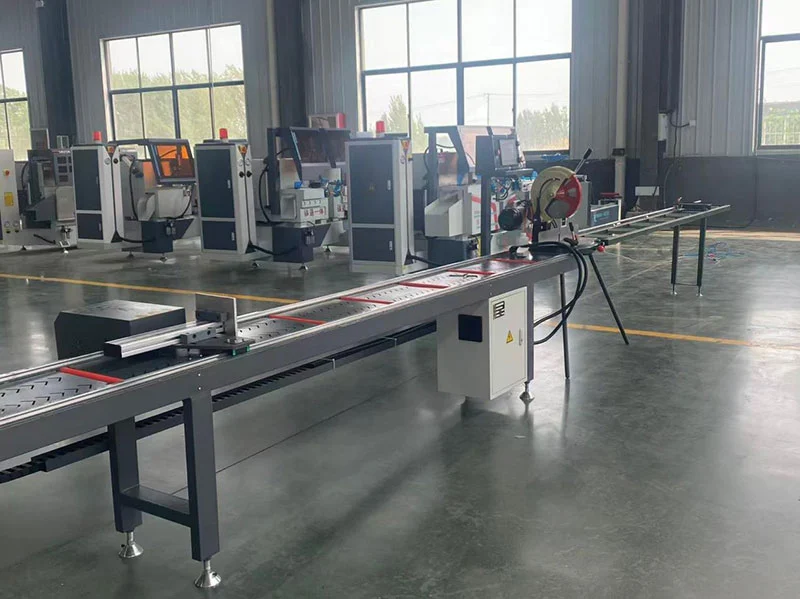

Trả lời: Máy Lebulang là nhà sản xuất có cơ sở sản xuất riêng tại Tế Nam, Trung Quốc. Chúng tôi cũng cung cấp các thiết bị cửa và cửa sổ bổ sung cho dịch vụ một cửa.

Hỏi: Năng lực của bạn trong xưởng như thế nào?

Trả lời: Năng lực sản xuất hàng năm của chúng tôi vượt quá 800 chiếc máy móc.
