Trung tâm gia công giàn 5 trục có độ chính xác cao cho các bộ phận của vách ngăn

Tóm tắt sản phẩm

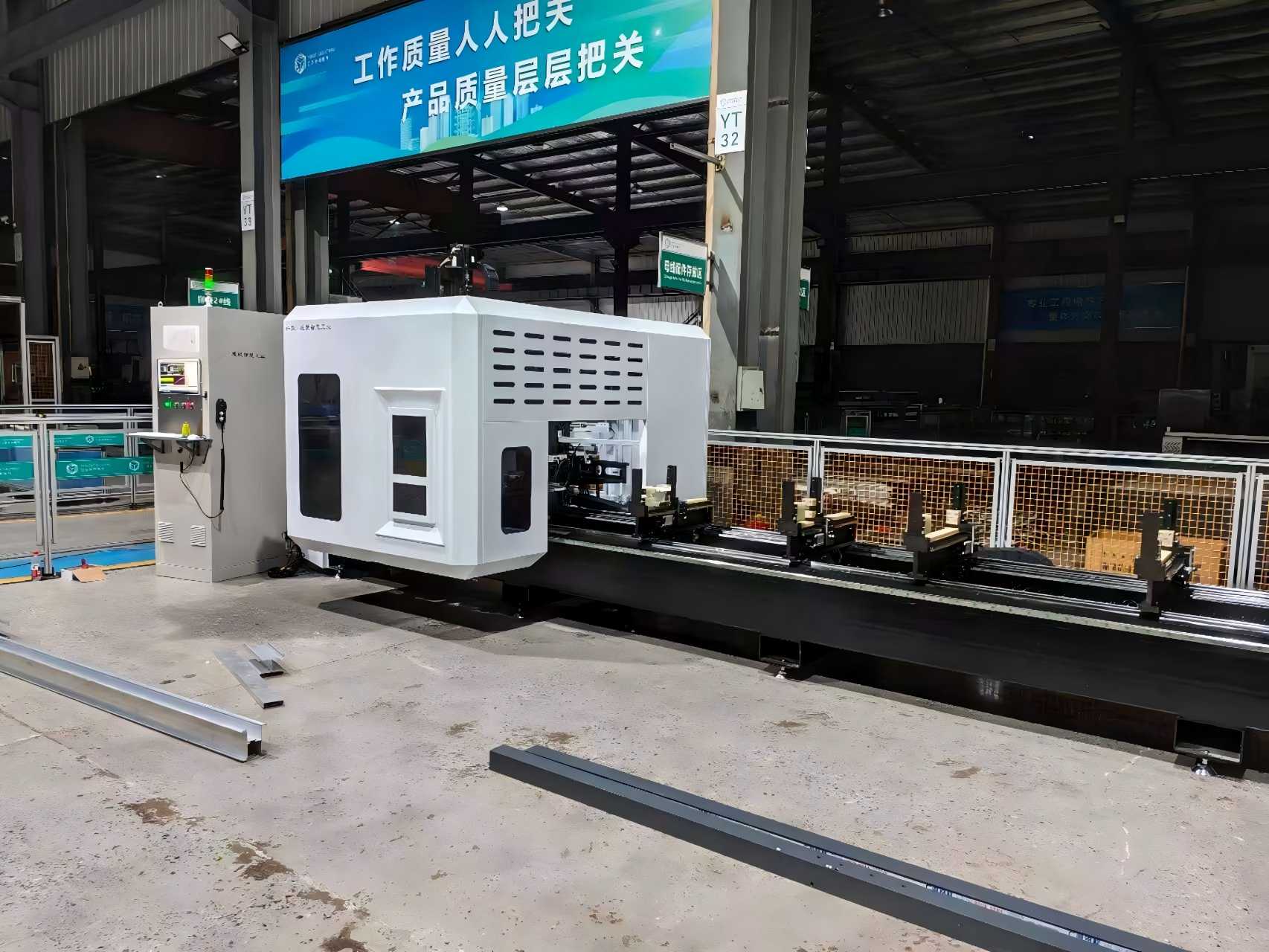

Trung tâm gia công giàn 5 trục có độ cứng cao dành cho hệ thống Tường rèm của chúng tôi được thiết kế để biến các thiết kế kiến ​​trúc phức tạp thành các bộ phận mặt tiền chính xác. Bằng cách tích hợp lập trình CAD/CAM với phay quay trục A/C, máy xử lý các cấu hình nhôm định dạng lớn, các tấm đơn vị và khung tường thép trong một thiết lập duy nhất. Cấu trúc giàn hạng nặng của nó đảm bảo độ ổn định lâu dài và độ chính xác định vị ±0,05mm, trong khi bộ thay dao tự động (ATC) cho phép phay, khoan, tarô và cắt liên tục. Được thiết kế để chế tạo mặt tiền hiện đại, nó giúp loại bỏ việc kẹp lặp đi lặp lại, giảm chi phí lao động và mang lại chất lượng bề mặt vượt trội cho các hình học phức tạp.

Các tính năng chính

•


  Gia công đồng thời 5 trục cho hình học mặt tiền phức tạp và đường viền 3D

  Cấu trúc giàn hạng nặng cho độ cứng cao và giảm rung

  Khu vực gia công khổ lớn hỗ trợ các tấm tường rèm cỡ lớn

  Trục điện tốc độ cao được tối ưu hóa cho các cấu hình nhôm và thép

  Bộ thay dao tự động (ATC) để gia công liên tục

  Hệ thống điều khiển CNC tiên tiến tương thích với phần mềm CAD/CAM chính thống

  Cấu hình có thể tùy chỉnh để sản xuất tường rèm theo đơn vị và mô-đun

  Được chứng nhận CE với hỗ trợ sau bán hàng toàn cầu




Thông số kỹ thuật

Nó hoạt động như thế nào

. Lập trình CAD/CAM

Các thiết kế tường rèm kiến ​​trúc được tạo ra bằng phần mềm CAD và được chuyển đổi thành đường chạy dao CNC thông qua CAM. Hệ thống tính toán các góc cắt, quỹ đạo dao và trình tự gia công tối ưu cho các hình dạng mặt tiền phức tạp.

2. Kẹp phôi

Các cấu hình tường rèm bằng nhôm hoặc thép dài, cũng như các tấm mặt tiền quá khổ, được cố định chắc chắn trên bàn làm việc được điều khiển bằng CNC bằng cách sử dụng kẹp khí nén thích ứng để tránh các khu vực gia công và ngăn ngừa biến dạng.

3. Chuyển động của giàn (Trục X / Y / Z)

Cổng kiểu cầu di chuyển dọc theo trục X (chiều dài), trong khi đầu gia công di chuyển qua trục Y (chiều rộng) và trục Z (chiều cao). Phạm vi di chuyển khổ lớn này hỗ trợ gia công liên tục các bộ phận vách ngăn có kích thước đầy đủ.

4. Gia công đồng thời 5 trục (Trục A/C)

Ngoài chuyển động tuyến tính, đầu trục xoay nghiêng qua trục A và quay qua trục C, cho phép phay góc ghép, gia công rãnh thoát nước và cắt đường viền 3D mà không cần tháo phôi.

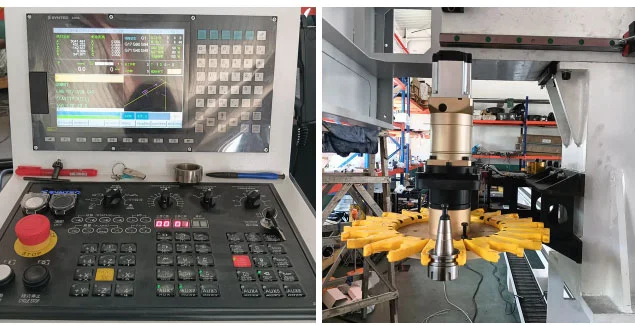

5. Thay dao tự động (ATC)

Mũi khoan, dao phay ngón, taro và lưỡi cưa được lưu trữ trong khay đựng dụng cụ. ATC tự động hoán đổi các công cụ trong chu trình, cho phép gia công hoàn chỉnh các thanh chắn, thanh ngang và tấm vách trong một thao tác.

6. Đầu ra chính xác

Đo lường trong quá trình và bù thời gian thực đảm bảo độ chính xác về kích thước. Các bộ phận của bức tường rèm đã hoàn thiện đã sẵn sàng để lắp ráp, với các cạnh gọn gàng, vị trí lỗ chính xác và cấu hình 3D phức tạp.

Quy trình xử lý:

Mô hình CAD → Đường chạy dao CAM → Kẹp → Chuyển động cổng X/Y/Z → Nghiêng trục A/C → Phay / Khoan / Khai thác → Thành phần tường rèm đã hoàn thiện

Phạm vi ứng dụng chính

Các ứng dụng điển hình choTrung tâm gia công giàn 5 trục cho tường rèmbao gồm:

1. Hệ thống khung vách nhôm đúc liền khối nhà cao tầng
2. Đùn mặt tiền bằng kính khung ẩn và khung lộ thiên
3. Các mối nối góc tường rèm và mặt cắt mặt tiền có hình dạng đặc biệt
4. Phòng tắm nắng, giếng trời, cửa sổ và cửa nhôm lớn
5. Giá đỡ bằng nhôm cho tường rèm kính được đỡ điểm
6. Mặt dựng nhôm công nghiệp và profile tường thép trang trí
7. Cấu hình nhôm nhẹ hàng không vũ trụ (tương thích với nhiều ngành)

Nguyên liệu thô phù hợp: Hợp kim nhôm 6063, ép đùn rỗng, nhôm nguyên khối, thép thành mỏng, profile kiến ​​trúc PVC.

Câu hỏi thường gặp

1. Máy này có thể xử lý những vật liệu gì?

Nó được tối ưu hóa cho các cấu hình tường rèm bằng nhôm và cũng hỗ trợ các vật liệu mặt tiền bằng thép và composite.

2. Máy này có phù hợp với vách ngăn đơn vị không?

Đúng. Khoảng cổng lớn và khả năng 5 trục khiến nó trở nên lý tưởng cho các hệ thống mặt tiền đơn vị và mô-đun.

3. Khu vực gia công có thể được tùy chỉnh?

Đúng. Chiều rộng hành trình và cổng trục X / Y / Z có thể được tùy chỉnh theo yêu cầu của dự án.

4. Hệ thống điều khiển nào được hỗ trợ?

Các tùy chọn tiêu chuẩn bao gồm Siemens, Fanuc và OSAI, tất cả đều tương thích với phần mềm CAD/CAM chính thống.

5. Máy có hỗ trợ dây chuyền sản xuất tự động không?

Đúng. Nó có thể được tích hợp với hệ thống xếp dỡ tự động để sản xuất liên tục.

Tại sao chọn máy này

Hiệu suất thiết lập đơn – Không kẹp lặp lại, ít lỗi góc hơn

Độ chính xác cho tiêu chuẩn kiến ​​trúc – Độ chính xác ± 0,05mm đối với bề mặt mặt tiền nhìn thấy được

Sản xuất có thể mở rộng – Thích hợp cho cả tùy chỉnh hàng loạt nhỏ và sản xuất hàng loạt

Tuân thủ toàn cầu – Được chứng nhận CE và thiết kế cho các dự án quốc tế
