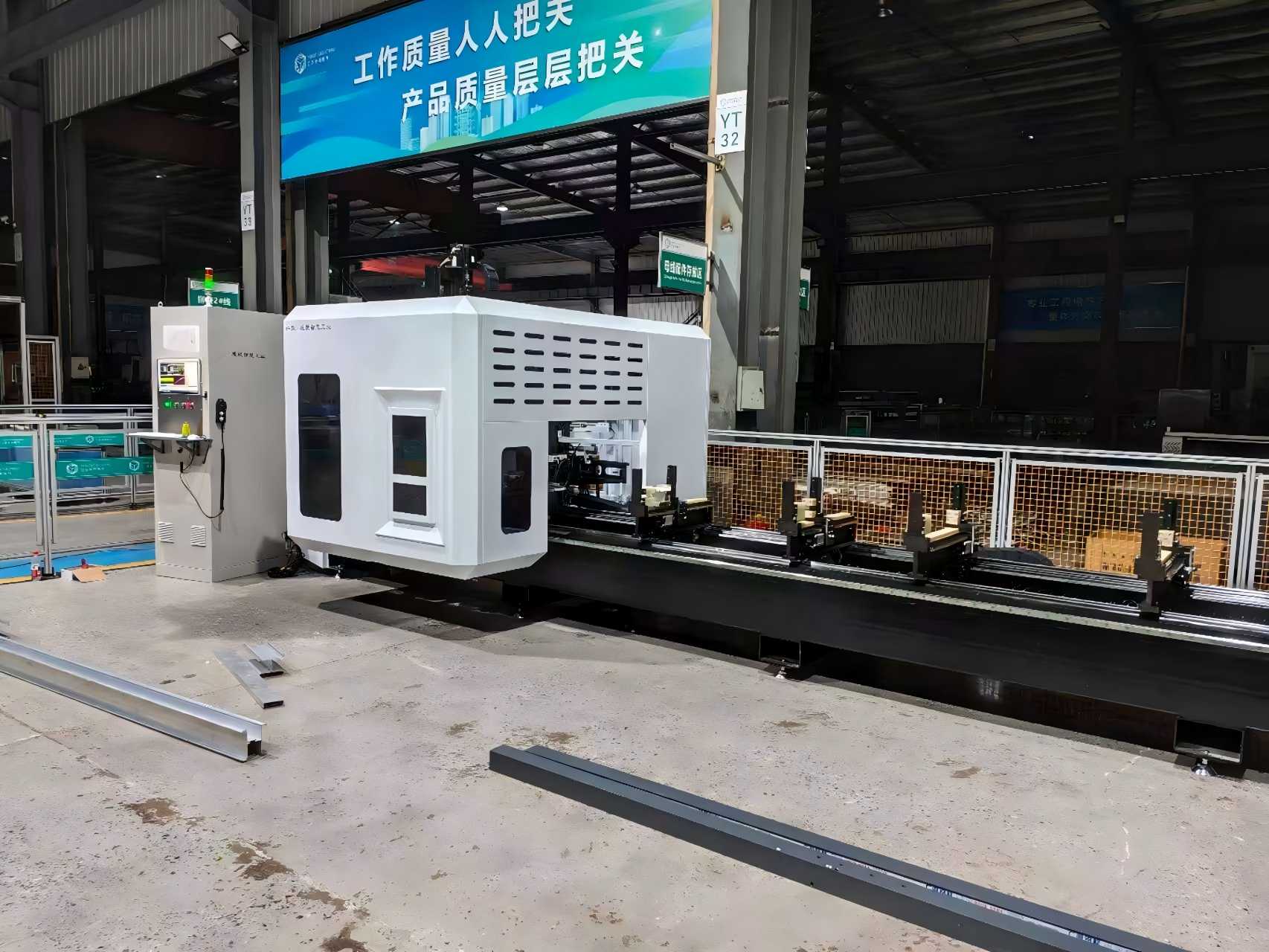

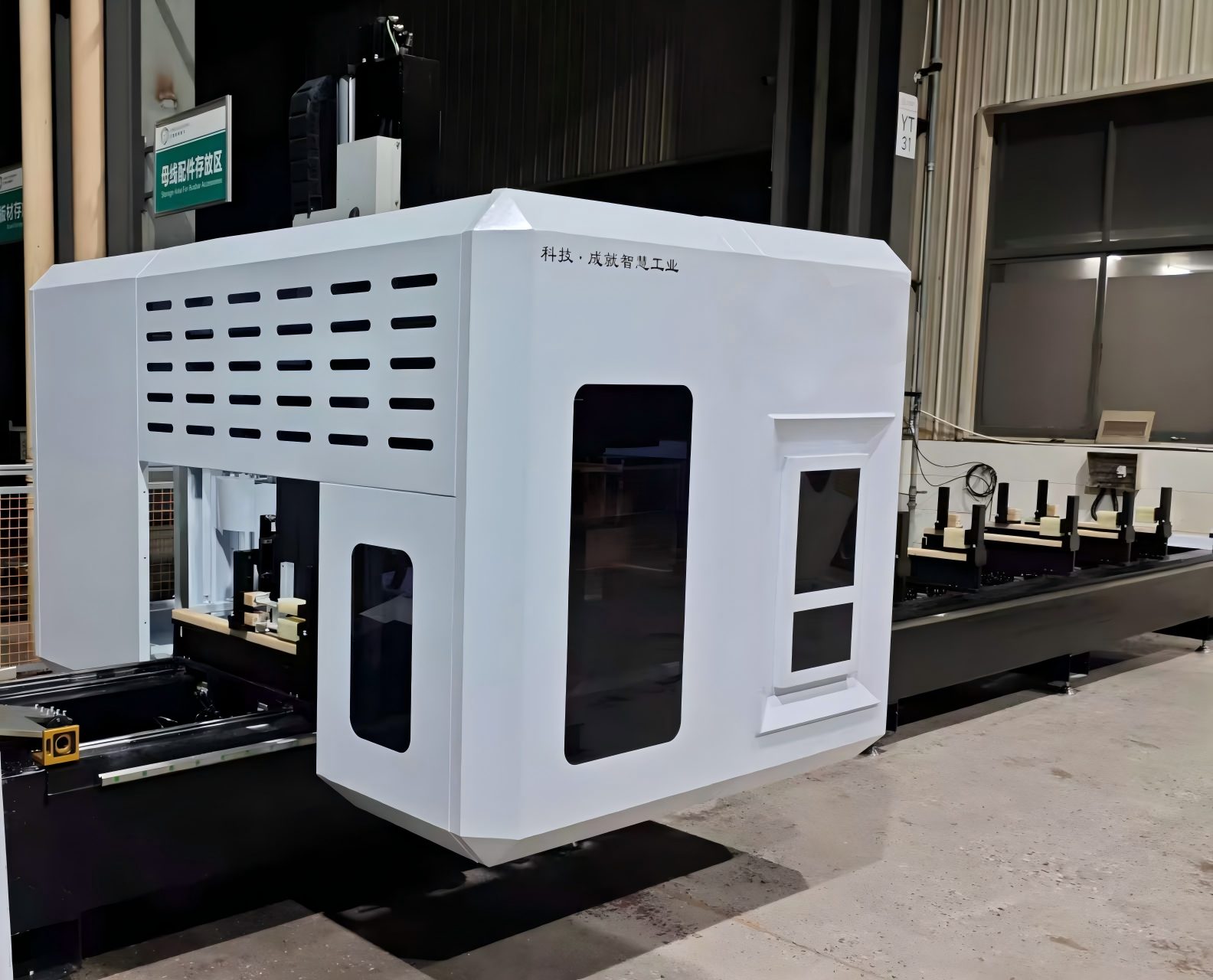

Trung tâm gia công giàn 5 trục tốc độ cao để chế tạo tường rèm

Trung tâm gia công giàn 5 trục có độ cứng cao của chúng tôi được xây dựng nhằm mục đích phục vụ ngành công nghiệp tường rèm và mặt tiền kiến ​​trúc. Nó vượt trội trong việc gia công các cấu hình nhôm khổ lớn, tấm vách ngăn đơn vị và các hình dạng phức tạp với độ chính xác định vị ±0,05mm. Được thiết kế để phay, khoan, khai thác và cắt tốc độ cao, nó cải thiện đáng kể hiệu quả chế tạo đồng thời đảm bảo chất lượng bề mặt vượt trội. Được chứng nhận CE với sự hỗ trợ sau bán hàng toàn diện.

Các tính năng chính

• Gia công đồng thời 5 trục – Lý tưởng cho các hình dạng mặt tiền phức tạp và đường viền 3D.

  Cấu trúc giàn hạng nặng – Độ cứng cao và khả năng giảm rung tuyệt vời cho độ chính xác lâu dài.

  Khu vực gia công khổ lớn – Hỗ trợ các tấm tường rèm, thanh giằng và thanh ngang cỡ lớn.

  Trục chính tốc độ cao – Được tối ưu hóa cho gia công biên dạng nhôm và thép.

  Bộ thay đổi công cụ tự động (ATC) – Giảm thời gian ngừng hoạt động và cải thiện năng suất.

  Hệ thống CNC thân thiện với người dùng – Tương thích với phần mềm CAD/CAM chính thống.

  Cấu hình có thể tùy chỉnh – Giải pháp OEM/ODM có sẵn cho các nhà thầu toàn cầu.




Thông số kỹ thuật

Nó hoạt động như thế nào

Đầu vào CAD/CAM

Tấm vách ngăn hoặc nhôm định hình lần đầu tiên được mô hình hóa bằng CAD (LogiKal, SchüCal, SolidWorks, v.v.).

Phần mềm CAM chuyển đổi mô hình 3D thành đường chạy dao và mã G, bao gồm góc cắt, tốc độ tiến dao, tốc độ trục chính và trình tự thay đổi dao.

2. Kẹp phôi

Các thanh định hình tường rèm bằng nhôm / thép dài hoặc các tấm mặt tiền lớn được cố định trên bệ máy bằng kẹp di chuyển được điều khiển bằng CNC.

Kẹp tự động định vị để tránh va chạm và giữ bộ phận không bị biến dạng.

3. Kết cấu giàn di chuyển theo X/Y

Máy sử dụng giàn cầu kiểu:

Trục X = giàn di chuyển dọc theo chiều dài của profile/panel

Trục Y = đầu gia công di chuyển theo chiều rộng

Trục Z = trục chính di chuyển lên/xuống

Điều này mang lại một khu vực làm việc rộng rãi, thoáng đãng cho các bộ phận bức tường rèm quá khổ.

4. Hai trục quay nghiêng trục chính

Ngoài X/Y/Z, máy còn có:

Trục A = nghiêng quanh X

Trục C = xoay quanh Z

(hoặc B/C tùy theo thiết kế đầu)

Vì vậy trục chính có thể cắt các góc vát hỗn hợp, lỗ thoát nước góc cạnh, đường viền mặt tiền 3D và các chi tiết bên mà không cần tháo bộ phận.

5. Cắt đồng thời 5 trục

Bộ điều khiển CNC điều khiển trục tuyến tính + trục quay cùng nhau.

Dụng cụ giữ ở góc tốt nhất so với bề mặt → hoàn thiện mịn hơn, ít rung lắc hơn, không cần cố định lại.

Các hoạt động điển hình trong một thiết lập:

Phay cuối

Khoan / khai thác

Rãnh

Cắt góc

Cắt lưỡi cưa

Phay đường viền 3D cho mặt tiền phức tạp

6. Tự động thay dao

Dụng cụ được lưu trữ trong một ổ chứa (mũi khoan, dao phay ngón, vòi, lưỡi cưa).

ATC tự động hoán đổi các công cụ trong suốt chương trình, do đó, một cấu hình tường rèm có thể được gia công hoàn toàn mà không cần sự can thiệp của người vận hành.

7. Kiểm tra và xuất dữ liệu trong quá trình

Đầu dò/bộ mã hóa kiểm tra vị trí và tình trạng dụng cụ.

CNC bù đắp cho những sai lệch trong thời gian thực.

Kết quả: một tấm chắn tường rèm, thanh ngang hoặc tấm mặt tiền đã hoàn thiện với các lỗ, rãnh và góc phức tạp chính xác — sẵn sàng để lắp ráp.

Phạm vi ứng dụng chính

Các ứng dụng điển hình choTrung tâm gia công giàn 5 trục cho tường rèmbao gồm:

1. Hệ thống khung vách nhôm đúc liền khối nhà cao tầng
2. Đùn mặt tiền bằng kính khung ẩn và khung lộ thiên
3. Các mối nối góc tường rèm và mặt cắt mặt tiền có hình dạng đặc biệt
4. Phòng tắm nắng, giếng trời, cửa sổ và cửa nhôm lớn
5. Giá đỡ bằng nhôm cho tường rèm kính được đỡ điểm
6. Mặt dựng nhôm công nghiệp và profile tường thép trang trí
7. Cấu hình nhôm nhẹ hàng không vũ trụ (tương thích với nhiều ngành)

Nguyên liệu thô phù hợp: Hợp kim nhôm 6063, ép đùn rỗng, nhôm nguyên khối, thép thành mỏng, profile kiến ​​trúc PVC.

Kịch bản ứng dụng

Sản xuất vách ngăn Unitized

Tấm mặt tiền kiến ​​trúc

Nhôm Mullions và Transoms

Hình học bức tường rèm phức tạp

Gia công rãnh tường rèm kính

Khung kết cấu tường rèm thép
